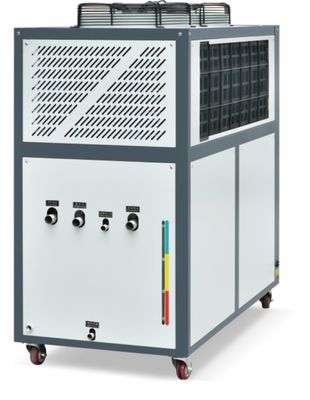

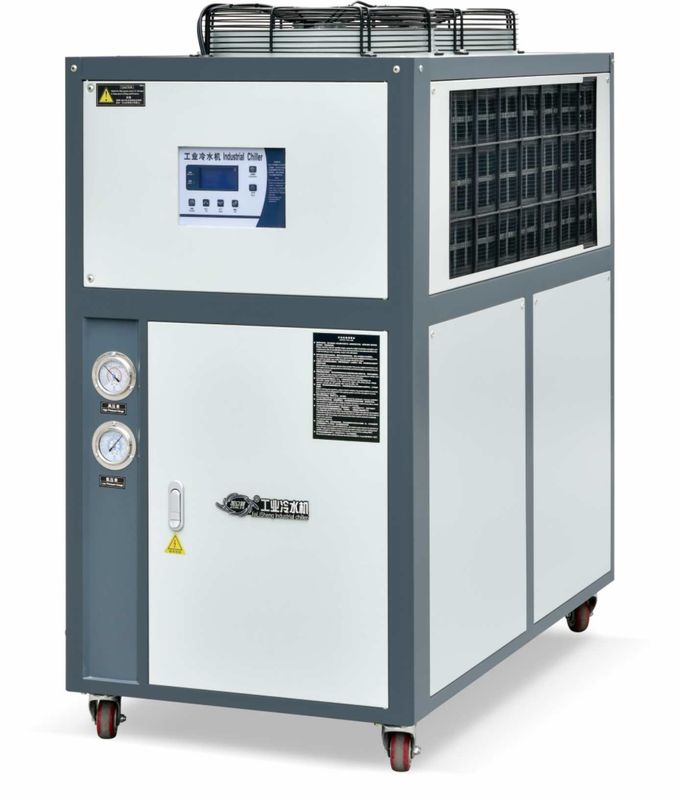

JLSF-6HP Máquina de refrigeração por ar e água para revestimento a vácuo
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO |
| Número do modelo: | JLSF-6HP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 600 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | Refrigerador de água de refrigeração do ar | Aplicação: | Industrial/anúncio publicitário |
|---|---|---|---|
| Controlador: | Microprocessor/PLC | Tipo do compressor: | Rolo/Semi-hermético/hermético |
| Evaporador: | Bobina do tanque de água/permutador de calor de Shell e do tubo/placa | condensador: | Finned |
| Fãs do condensador: | Axial/centrifugador | Nível de som: | 60-65dB (A) |
| bomba: | centrifugador | Líquido refrigerante: | R22/R407C/R134A/R410A/R404A |
| Proteção: | Alto - baixa pressão/sequência da sobrecarga/fase/anticongelante | Garantia: | 12 meses |
| Destacar: | Refrigerador de água de arrefecimento por ar JLSF-6HP,Refrigerador de água de arrefecimento de ar com revestimento a vácuo,Máquina de refrigeração de refrigeração por oxidação |
||
Descrição de produto
JLSF-6HP Máquina de revestimento de refrigeração de água refrigerada a ar, revestimento a vácuo, oxidação por galvanização
Descrição do produto:
O refrigerador de revestimento a vácuo é um refrigerador utilizado para arrefecer o equipamento de revestimento a vácuo.bomba de vácuo e outros equipamentos para assegurar a estabilidade do equipamento e a qualidade do filme.
Características de produção:
As principais características do refrigerador de revestimento a vácuo são:
1- Controle de temperatura de alta precisão:O refrigerador de revestimento a vácuo pode controlar com precisão a temperatura da câmara de reação, material alvo e bomba de vácuo e outros equipamentos, controlando a temperatura e o fluxo de água de resfriamento,de modo a assegurar a estabilidade do equipamento e a qualidade do filme.
2. Refrigerador eficiente:O refrigerador de revestimento a vácuo pode reduzir rapidamente a temperatura da câmara de reação, do material alvo, da bomba de vácuo e de outros equipamentos através da circulação de água,e melhorar a eficiência de refrigeração e a eficiência da produção.
3Estrutura do equipamento compacto:Os refrigeradores de revestimento a vácuo adotam geralmente uma estrutura compacta, ocupam um pequeno espaço e são fáceis de instalar e usar.
4Fácil de operar:A operação do refrigerador de revestimento a vácuo é relativamente simples, apenas precisa ajustar a temperatura e o fluxo de água de resfriamento para realizar o controle do equipamento.
5- Economia energética e protecção do ambiente:O refrigerador de revestimento a vácuo adota um projeto de poupança de energia e proteção ambiental, que pode reduzir o consumo de energia e a poluição ambiental.
Os refrigeradores de revestimento a vácuo têm sido amplamente utilizados em eletrónica, optoelectrónica, aviação, química e outras indústrias.assegurar a estabilidade do equipamento e a qualidade do filme, melhorar a eficiência da produção e reduzir os custos de produção.
Princípio de funcionamento:
Os principais componentes de um refrigerador refrigerado a ar incluem um compressor, um condensador de ar, uma válvula de expansão e um evaporador.
1O compressor absorve gases refrigerantes de baixa pressão e baixa temperatura e comprime-os em gases de alta pressão e alta temperatura.
2Este gás refrigerante de alta temperatura e alta pressão entra no condensador de ar, troca calor com o ar ambiente e descarrega calor para o ambiente.enquanto o refrigerante se condensa de estado gasoso para estado líquido.
3O líquido refrigerante de alta pressão passa pela válvula de expansão, a pressão cai subitamente e transforma-se num líquido refrigerante de baixa pressão e baixa temperatura.
4O líquido refrigerante de baixa temperatura e baixa pressão entra no evaporador, absorve o calor interior, evapora para um estado gasoso por si só.e a temperatura interior cai para atingir o propósito de refrigeração.
5O gás refrigerante é novamente sugado para o compressor para completar um ciclo.
As vantagens dos refrigeradores refrigerados a ar incluem a sua instalação simples, a ausência de torre de arrefecimento e de bombas de água de arrefecimento e os baixos custos de manutenção.A sua eficiência é inferior à dos refrigeradores a água, especialmente a altas temperaturas ambientais, e a sua eficiência será ainda mais reduzida.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de desvio |
| 2 Condensador | 6 Válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água |
16 válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Capacidade de arrefecimento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bomba de circulação | Potência | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeça | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Fluxo | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidade de água | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diâmetro | polegada | 1/2" | 3/4" | 1 " | 1 1/2" | 1 1/2" | ||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra a temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitário | Quilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra a temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Indústria de aplicações:
Os pequenos refrigeradores refrigerados a ar são adequados para muitas indústrias e aplicações diferentes, incluindo, entre outros:
1Indústria electrónica:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para produtos de alta tecnologia, como semicondutores, ópticas e componentes eletrônicos, para garantir o funcionamento normal do equipamento.
2Indústria farmacêutica:Os pequenos refrigeradores a ar podem proporcionar um efeito de arrefecimento estável para o elo no processo de produção farmacêutica que requer controle de temperatura, garantindo a qualidade e segurança dos produtos farmacêuticos..
3Indústria alimentar:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura durante o processamento, armazenamento e transporte de alimentos, a fim de assegurar a qualidade e a segurança dos alimentos.
4Indústria do plástico:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos com temperatura controlada no moldagem por injecção de plástico, moldagem por sopro, moldagem por extrusão, etc.,assegurar a qualidade do produto e a eficiência da produção.
5Indústria química:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura no processo de produção química para garantir a qualidade e a segurança dos produtos químicos.
Em geral, os pequenos refrigeradores refrigerados a ar são adequados para várias ocasiões que exigem refrigeração e fornecem soluções de refrigeração eficientes, estáveis e fiáveis para diferentes indústrias.
Fabricação de automóveis Engenharia Química Indústria Eletrónica Indústria Eletroplatação Indústria
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração a ar incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores refrigerados a ar são embalados e enviados em caixas de madeira de compensado padrão.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
A importância dos refrigeradores para revestimento a vácuo
O refrigerador desempenha um papel muito importante no processo de revestimento a vácuo e tem um impacto vital na qualidade e eficiência do revestimento a vácuo.O papel dos refrigeradores no revestimento a vácuo reflete-se principalmente nos seguintes aspectos::
1Controlar a temperatura da câmara de reação:Durante o processo de revestimento a vácuo, a temperatura na câmara de reação continuará a aumentar. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. Controlar a temperatura da bomba de vácuo:A bomba de vácuo é um dispositivo essencial no processo de revestimento a vácuo e o aumento da sua temperatura reduzirá a sua eficiência de bombeamento e a sua vida útil.O refrigerador pode reduzir a temperatura da bomba de vácuo, resfriando a casca da bomba de vácuo e o tubo de sucção, melhorar a eficiência de sucção e prolongar a vida útil da bomba de vácuo.
3Refrigerando o alvo:O alvo irá gerar calor durante o processo de revestimento. Se não for arrefecido a tempo, reduzirá a vida útil do alvo e afetará a qualidade do filme.O refrigerador de água pode resfriar o alvo através da circulação de água, manter a temperatura constante do alvo, prolongar a vida útil do alvo e melhorar a qualidade do filme.
4. Assegurar a estabilidade do equipamento:No processo de revestimento a vácuo, a estabilidade do equipamento tem um impacto crucial na qualidade e eficiência da formação de filme.O frigorífico assegura a estabilidade do equipamento através do controlo da temperatura da câmara de reação, bomba de vácuo e material alvo, de modo a melhorar a qualidade e a eficiência da formação de filme.
Em resumo, o refrigerador não só pode assegurar a estabilidade do equipamento durante o processo de revestimento a vácuo, mas também controlar a temperatura da câmara de reação, da bomba de vácuo e do alvo,e melhorar a qualidade e a eficiência da formação de filme, por isso a sua importância para o revestimento de vácuo não pode ser ignorada.
