Máquina de refrigeração refrigerada a ar JLSF-30HP para a indústria de papel de fibras químicas
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-30HP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 300 unidades pelo mês |
|
Informação detalhada |
|||
| Nome do produto: | Refrigerador de água de refrigeração do ar | Sistema de controlo: | PLC/microcomputador |
|---|---|---|---|
| temperatura da água da tomada: | 5-50℃ | Tipo do compressor: | Rolo/Semi-hermético/hermético |
| Evaporador: | Bobina do tanque de água/permutador de calor de Shell e do tubo/placa | condensador: | Tubo Finned |
| Fãs do condensador: | Axial/centrifugador | Nível de ruído: | ≤75dB (A) |
| Voltagem: | 220 V/380 V/415 V/440 V/480 V | Frequência: | 50HZ/60Hz |
| Líquido refrigerante: | R22/R407C/R134A/R410A/R404A | sistema de proteção: | Alto - baixa pressão, volume de água, sobrecarga, etc. |
| bomba: | Centrífugo/vertical | Garantia: | 12 meses |
| Destacar: | Máquina de arrefecimento JLSF-30HP,o ar refrigerou a máquina mais fria refrigerando,Frigorífico refrigerado a ar da indústria do papel |
||
Descrição de produto
Refrigerador de água refrigerado a ar JLSF-30HP Texto, couro, fibras químicas, indústria do papel
Descrição do produto:

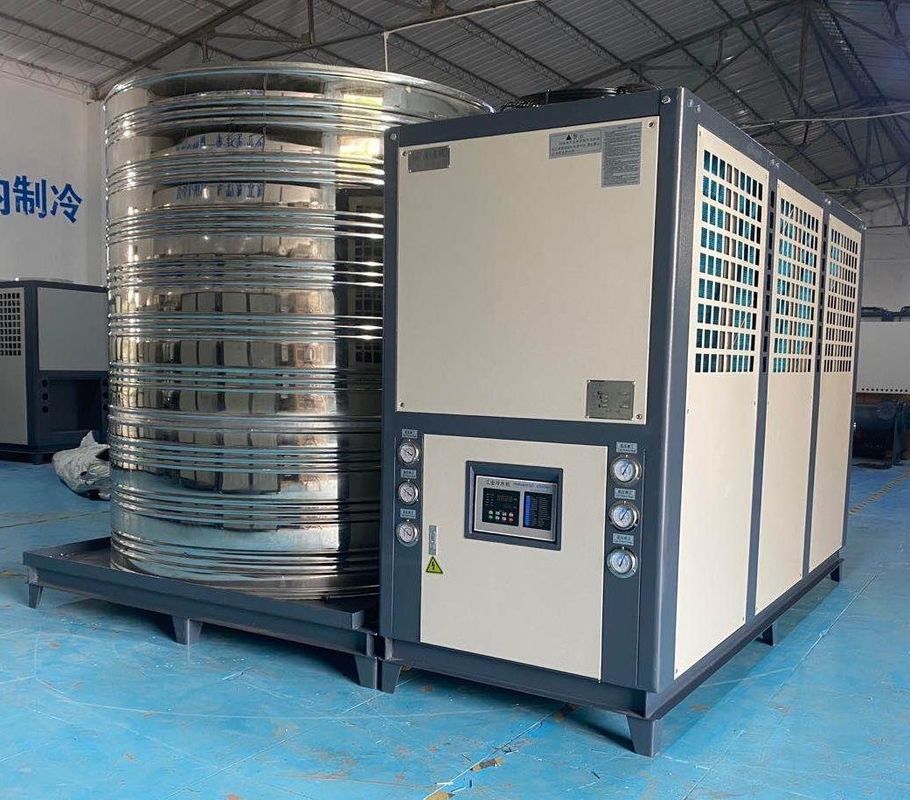

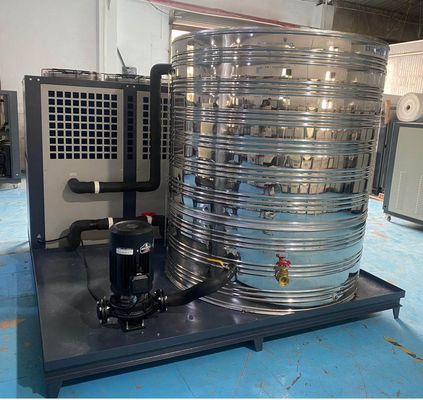

O arrefecedor integrado a ar é um dispositivo de arrefecimento que integra um arrefecedor, um reservatório de água isolado e uma bomba de circulação externa.e o calor é descarregado do sistema de arrefecimento através de um ventilador sem uma fonte de água de arrefecimento adicionalO projeto integrado do refrigerador integrado refrigerado a ar facilita a instalação para os utilizadores.
Características do produto:
As seguintes são algumas das características e cenários de aplicação dos refrigeradores integrados refrigerados a ar:
1Instalação simplificada:O arrefecedor integrado arrefecido a ar integra uma torre de arrefecimento e um arrefecedor, e a instalação é relativamente simples, sem sistemas de tubulação e água de arrefecimento complicados.
2Economia de espaço:Em comparação com os sistemas de arrefecimento tradicionais, os refrigeradores integrados refrigerados a ar ocupam menos espaço e são adequados para locais com espaço limitado.
3- Ventilador incorporado:O refrigerador integrado refrigerado a ar tem um ventilador incorporado e o calor é descarregado através da operação do ventilador, sem bombas de água de arrefecimento e torres de arrefecimento adicionais.
4Operação independente:O refrigerador integrado refrigerado a ar pode funcionar de forma independente sem depender de uma fonte externa de água de arrefecimento e é adequado para alguns ambientes em que não é possível fornecer água de arrefecimento.
Princípio de funcionamento:
Os principais componentes de um refrigerador refrigerado a ar incluem um compressor, um condensador de ar, uma válvula de expansão e um evaporador.
1O compressor absorve gases refrigerantes de baixa pressão e baixa temperatura e comprime-os em gases de alta pressão e alta temperatura.
2Este gás refrigerante de alta temperatura e alta pressão entra no condensador de ar, troca calor com o ar ambiente e descarrega calor para o ambiente.enquanto o refrigerante se condensa de estado gasoso para estado líquido.
3O líquido refrigerante de alta pressão passa pela válvula de expansão, a pressão cai subitamente e transforma-se num líquido refrigerante de baixa pressão e baixa temperatura.
4O líquido refrigerante de baixa temperatura e baixa pressão entra no evaporador, absorve o calor interior, evapora para um estado gasoso por si só.e a temperatura interior cai para atingir o propósito de refrigeração.
5O gás refrigerante é novamente sugado para o compressor para completar um ciclo.
As vantagens dos refrigeradores refrigerados a ar incluem a sua instalação simples, a ausência de torre de arrefecimento e de bombas de água de arrefecimento e os baixos custos de manutenção.A sua eficiência é inferior à dos refrigeradores a água, especialmente a altas temperaturas ambientais, e a sua eficiência será ainda mais reduzida.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de desvio |
| 2 Condensador | 6 Válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água |
16 válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Capacidade de arrefecimento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bomba de circulação | Potência | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeça | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Fluxo | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidade de água | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diâmetro | polegada | 1/2" | 3/4" | 1 " | 1 1/2" | 1 1/2" | ||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra a temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitário | Quilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra a temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Indústria de aplicações:
1Produção industrial:O refrigerador integrado refrigerado a ar é adequado para as necessidades de arrefecimento na produção industrial, como o arrefecimento de equipamentos em usinagem, moldagem por injecção, corte a laser e outros processos.
2Edifícios comerciais:Os refrigeradores integrados refrigerados a ar podem ser utilizados no sistema de ar condicionado de edifícios comerciais, tais como edifícios de escritórios, centros comerciais, hotéis e outros locais de arrefecimento com ar condicionado.
3Centro de dados:Devido aos elevados requisitos de arrefecimento do centro de dados, o refrigerador integrado arrefecido a ar pode fornecer um efeito de arrefecimento estável e manter o funcionamento normal do centro de dados.
4Instalações médicas:O equipamento e as máquinas nas instalações médicas também precisam ser arrefecidos, e o refrigerador integrado arrefecido a ar pode satisfazer as necessidades de arrefecimento de instalações médicas, como salas de operações hospitalares,Laboratórios, etc.
Em geral, o refrigerador integrado refrigerado a ar tem as vantagens de fácil instalação, poupança de espaço e operação independente e é amplamente utilizado em indústrias,campos comerciais e médicos para atender às necessidades de refrigeração de diferentes locais.
Fabricação de automóveis Engenharia Química Indústria Eletrónica Indústria Eletroplatação Indústria
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração a ar incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores refrigerados a ar são embalados e enviados em caixas de madeira de compensado padrão.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Vantagens de um refrigerador integrado refrigerado a ar?
Os refrigeradores todo-em-um com resfriamento a ar têm várias vantagens que os tornam uma solução de resfriamento popular para muitas aplicações.
1Economia de espaço:O refrigerador integrado refrigerado a ar integra a torre de refrigeração e o refrigerador juntos, ocupando menos espaço.Não é necessário instalar torres de arrefecimento e piscinas de arrefecimento de forma independente, o que economiza espaço valioso e é especialmente adequado para locais com espaço limitado.
2Instalação e manutenção simplificadas:Uma vez que o refrigerador integrado refrigerado a ar integra vários componentes, o processo de instalação é relativamente simples.Não há necessidade de conexões de tubulação pesadas e sistemas adicionais de água de refrigeração, reduzindo a carga de trabalho da instalação e da colocação em serviço, ao mesmo tempo que, não sendo necessária nenhuma fonte de água ou equipamento de tratamento de água, os custos de manutenção e manutenção são reduzidos.
3Operação independente:O refrigerador integrado refrigerado a ar pode funcionar de forma independente sem depender de fontes externas de água de arrefecimento e é adequado para ambientes em que não é possível fornecer água de arrefecimento.Isto torna-o vantajoso em alguns locais, tais como zonas remotas, canteiros de obras temporários ou equipamentos que necessitam de arrefecimento temporário.
4Efeito de poupança de energia:O arrefecedor integrado arrefecido a ar adota o método de arrefecimento a ar, e o calor é descarregado através do ventilador, sem bombas de água de arrefecimento e torres de arrefecimento adicionais.Em comparação com o sistema tradicional de refrigeração por água, reduz o consumo de energia e o consumo de recursos hídricos, tem um melhor efeito de economia de energia e ajuda a reduzir os custos de exploração.
5Flexibilidade e mobilidade:Uma vez que o refrigerador integrado refrigerado a ar não necessita de conectar sistemas de tubulação complicados, é relativamente fácil de instalar e desmontar, o que o torna altamente flexível e móvel.que é muito conveniente em ocasiões em que é necessária uma solução de arrefecimento temporária ou móvel, tais como eventos ao ar livre, canteiros de obras temporários, etc.
Em resumo, as vantagens dos refrigeradores todo-em-um refrigerados a ar incluem poupança de espaço, simplificação da instalação e manutenção, funcionamento independente, efeitos de poupança de energia e flexibilidade e mobilidade.Estas características fazem com que o refrigerador todo-em-um refrigerado a ar tenha uma ampla gama de perspectivas de aplicação em diversos sectores industriais., necessidades comerciais e temporárias de arrefecimento.
