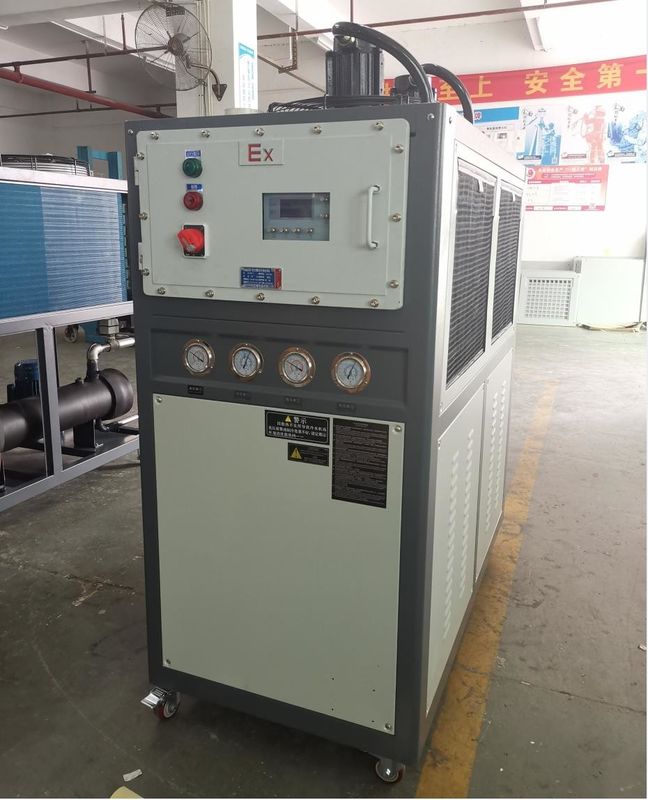

JLSF-10AD PLC Chiller à prova de explosão de água para processamento de óleo processamento de gás
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-10AD |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 18 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 200 unidades por mês |
|
Informação detalhada |
|||
| nome: | O ar refrigerou o refrigerador de água à prova de explosões | Compressor: | Rolo à prova de explosões |
|---|---|---|---|
| Evaporador: | Shell e tubo | condensador: | Finned |
| Sistema de controlo: | PLC | Controlador: | Microprocessador |
| Proteção: | Alto - baixa pressão, sobrecarga, sequência de fase, anticongelante | Nível de ruído: | 60dB |
| Nível da proteção: | Proteção IP54 | Garantia: | 1 ano |
| Destacar: | Refrigerador de água à prova de explosão para processamento de óleo,Refrigerador de água à prova de explosão para processamento de gás,Frigoríficos à prova de explosão PLC |
||
Descrição de produto
JLSF-10AD Refrigerador de água à prova de explosão Processamento de óleo e gás, resfriamento de equipamentos, sistemas de ventilação de túneis
Descrição do produto:
O frigorífico à prova de explosão é um equipamento de arrefecimento especialmente concebido para locais inflamáveis e explosivos.Os refrigeradores à prova de explosão adotam componentes de projeto à prova de explosão que incluem principalmente os seguintes aspectos::
1Motor à prova de explosão:O motor do refrigerador à prova de explosão adota um motor à prova de explosão, e sua carcaça e fiação são feitos de materiais à prova de explosão para evitar que a centelha do motor cause uma explosão.
2. Compressor à prova de explosão:O compressor do refrigerador à prova de explosão adota um compressor à prova de explosão,e os seus componentes mecânicos e eléctricos internos adotam um projeto à prova de explosão para garantir o seu funcionamento seguro num ambiente inflamável e explosivo.
3. Condensador à prova de explosão:O condensador do refrigerador à prova de explosão adota um condensador à prova de explosão,e o seu material e estrutura são especialmente concebidos para ambientes inflamáveis e explosivos para evitar que provoquem uma explosão.
4. Evaporador à prova de explosão:O evaporador do refrigerador à prova de explosão também utiliza um evaporador à prova de explosão, e o seu material e estrutura especiais podem funcionar com segurança num ambiente inflamável e explosivo.
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectAo mesmo tempo, quando se utiliza um refrigerador à prova de explosão,É igualmente necessário operar em conformidade com as normas de segurança e os requisitos operacionais pertinentes para garantir a segurança do equipamento..
Características de produção:
O frigorífico à prova de explosão é um tipo de equipamento de arrefecimento especialmente concebido para locais inflamáveis e explosivos.
1. Projeto à prova de explosão:O frigorífico à prova de explosão adota um projeto à prova de explosão, cujos componentes principais, como motores, compressores e condensadores, são concebidos com materiais e estruturas à prova de explosão,e pode operar com segurança em ambientes inflamáveis e explosivos.
2. Alta eficiência e poupança de energia:Os refrigeradores à prova de explosão utilizam compressores e condensadores de elevada eficiência, que têm uma elevada eficiência de arrefecimento e podem poupar energia.
3Instalação flexível:O frigorífico à prova de explosão pode ser instalado no interior ou no exterior e a selecção e instalação do tipo podem ser efectuadas de acordo com as necessidades específicas.
4- Manutenção simples:Os frigoríficos à prova de explosão são relativamente fáceis de manter e só necessitam de limpeza e manutenção regulares, que são relativamente fáceis de manter.
5. Alta precisão de controlo de temperatura:O frigorífico à prova de explosão está equipado com um sistema de controlo de temperatura preciso, que pode obter um controlo de temperatura preciso.
6- Ampla gama de aplicações:Os refrigeradores à prova de explosão são adequados para locais inflamáveis e explosivos, como a indústria petroquímica, a mina de carvão, a fabricação farmacêutica e a pintura.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectAo mesmo tempo, quando se utiliza um refrigerador à prova de explosão,É igualmente necessário operar em conformidade com as normas de segurança e os requisitos operacionais pertinentes para garantir a segurança do equipamento..
Princípio de funcionamento:
O princípio de funcionamento do frigorífico à prova de explosão é basicamente o mesmo que o do frigorífico comum,Mas uma série de medidas à prova de explosão foram tomadas no projeto e construção para garantir uma operação segura em ambientes perigososO princípio geral de funcionamento dos refrigeradores à prova de explosão é o seguinte:
1Ciclo de arrefecimento:O refrigerador à prova de explosão absorve o calor gerado no equipamento ou processo através do meio circulante (geralmente água ou outro líquido de arrefecimento),e leva para o refrigerador para dissipação de calor, e depois o meio de arrefecimento circula de volta para o equipamento para arrefecimento.
2Compressor:O frigorífico contém um compressor no interior, que comprime o refrigerante para que se torne um gás de alta temperatura e alta pressão sob alta pressão.
3Condensador:O gás de alta temperatura e alta pressão passa pelo condensador, entra em contacto com o meio de arrefecimento e libera calor, arrefecendo o refrigerante e transformando-o num estado líquido.
4. válvula de expansão:O refrigerante líquido entra no evaporador através da válvula de expansão.A função da válvula de expansão é reduzir a pressão e a temperatura do refrigerante para que se torne um gás evaporado a baixa temperatura e baixa pressão.
5Evaporador:O gás evaporado a baixa temperatura e pressão passa pelo evaporador, entra em contacto com o equipamento ou processo a resfriar, absorve o calor e resfriá-lo.
No frigorífico à prova de explosão, o princípio fundamental de funcionamento é a concepção e construção à prova de explosão.
algumas medidas comuns de protecção contra explosões:
- Componentes eléctricos à prova de explosão:Usar motores, interruptores, sensores, etc., à prova de explosão para evitar explosões causadas por faíscas elétricas.
- Concha à prova de explosão:A casca do refrigerador adota um projeto à prova de explosão, que pode suportar a pressão e a temperatura internas e impedir que gases inflamáveis externos entrem no interior.
- Descarga de gás explosivo:A descarga de gás explosivo é considerada na concepção do refrigerador para liberar a pressão de explosão para além do intervalo seguro.
- Selecção do material:Usar materiais resistentes a altas temperaturas, anticorrosivo e à prova de explosão para garantir que o refrigerador possa resistir e evitar riscos de explosão em ambientes perigosos.
O princípio geral de funcionamento e as medidas comuns de protecção contra explosões dos refrigeradores à prova de explosão são os indicados acima.O princípio de funcionamento específico e os pormenores de concepção podem variar devido a diferentes normas e requisitos de aplicação à prova de explosão.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de desvio |
| 2 Condensador | 6 Válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água | 16 Ventilador |
Parâmetros técnicos:
| Modelo | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | ||||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| Potência total | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | |||||||||
| Potência | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | |||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | ||||||||||
| volume de enchimento | Quilos | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1 " | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | |||||||||
| Ventilador | Tipo | Fluxo axial | |||||||||
| volume do ar | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra a temperatura, etc. | ||||||||||
| Tamanho da máquina | L | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
Indústria de aplicações:
Os refrigeradores à prova de explosão são utilizados principalmente nas seguintes indústrias, que têm elevados requisitos de segurança e capacidade à prova de explosão dos equipamentos:
1Indústria química:A indústria química envolve muitas substâncias inflamáveis e explosivas, como a produção química, a refinação de petróleo, a fabricação de tintas, etc.Os refrigeradores à prova de explosão podem ser utilizados para proporcionar um arrefecimento seguro e um controlo da temperatura dos equipamentos e processos químicos.
2Indústria do petróleo e do gás:Durante a extracção, armazenagem, transporte e processamento de petróleo e gás, existem riscos de explosão e incêndio.Os refrigeradores à prova de explosão podem ser utilizados para fornecer refrigeração e controlo de temperatura para garantir a operação segura dos equipamentos em ambientes perigosos..
3Indústria farmacêutica:Alguns produtos químicos utilizados em processos farmacêuticos podem ser explosivos ou inflamáveis.assegurar a segurança dos processos farmacêuticos e a qualidade dos produtos.
4- Indústria electrónica e de semicondutores:As substâncias químicas e os equipamentos utilizados no processo de fabrico de eletrónica e semicondutores podem apresentar riscos de explosão e incêndio.Os refrigeradores à prova de explosão podem ser utilizados para fornecer refrigeração e controlo de temperatura para equipamentos electrónicos e equipamentos de fabrico de semicondutores., assegurando a segurança do ambiente de produção.
5Indústria automóvel:A fabricação de automóveis envolve vários processos de pintura, pulverização e secagem, e as tintas e solventes de pulverização são inflamáveis.Os refrigeradores à prova de explosão podem ser utilizados para proporcionar um arrefecimento seguro e um controlo de temperatura para equipamentos de pintura e secagem.
6- Minas de carvão e indústria mineira:Há um risco de acumulação e explosão de gases combustíveis nas minas de carvão e nas minas.Os refrigeradores à prova de explosão podem ser utilizados para proporcionar um arrefecimento e um controlo de temperatura seguros para garantir o funcionamento seguro dos equipamentos e processos de mineração.
Os frigoríficos à prova de explosão possuem uma concepção de segurança especial e medidas à prova de explosão, tais como a utilização de componentes eléctricos à prova de explosão, materiais resistentes a altas temperaturas,Revestimentos à prova de explosão, etc., para reduzir o risco de explosão ou incêndio causado por equipamentos em ambientes perigosos.Os refrigeradores à prova de explosão são equipamentos importantes para garantir a segurança dos processos e proteger a vida e os bens do pessoal..
Fabricação de automóveis Engenharia Química Indústria Eletrónica Indústria Eletroplatação Indústria
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores são embalados e enviados em caixas de madeira de compensado padrão. Todos os componentes são segurados e protegidos com uma película, e a unidade é então colocada em um palete para facilitar o transporte.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Quão seguro é o frigorífico à prova de explosão?
O desempenho de segurança dos refrigeradores à prova de explosão é através de um projeto e construção especiais para garantir uma operação segura em ambientes perigosos.As seguintes são as considerações relativas ao desempenho de segurança dos refrigeradores à prova de explosão::
1. Projeto à prova de explosão:Os frigoríficos à prova de explosão têm um projeto à prova de explosão, incluindo a utilização de caixas à prova de explosão, componentes eléctricos à prova de explosão e materiais à prova de explosão.Essas medidas de projeto evitam faíscas ou outras fontes possíveis de explosão.
2- Conformidade com as normas à prova de explosão:Os frigoríficos à prova de explosão cumprem normalmente normas e especificações específicas de segurança contra explosões, tais como as normas de segurança contra explosões da Comissão Electrotecnica Internacional (CEI),As normas europeias de protecção contra explosões (ATEX), etc. São rigorosamente testados e certificados para desempenho seguro em atmosferas explosivas.
3. Descarga de gás por explosão:A descarga de gases explosivos é considerada na concepção de refrigeradores à prova de explosão, de modo a liberar a pressão de explosão para além do intervalo seguro e reduzir os danos ao equipamento e ao pessoal.
4Monitoramento da temperatura e da pressão:Os frigoríficos à prova de explosão são geralmente equipados com dispositivos de controlo da temperatura e da pressão, que permitem monitorizar o estado de funcionamento do equipamento em tempo real.Uma vez que a temperatura ou a pressão ultrapassem o intervalo seguro, irá disparar um alarme ou parar automaticamente para evitar um perigo potencial.
5Materiais resistentes a altas temperaturas:Os refrigeradores à prova de explosão utilizam materiais resistentes a altas temperaturas,que pode manter a estabilidade e a integridade estruturais em ambientes de alta temperatura e reduzir os riscos para a segurança causados por altas temperaturas.
6Protecção contra sobrecarga:Os frigoríficos à prova de explosão têm geralmente uma função de protecção contra sobrecarga.Parar automaticamente ou tomar outras medidas de segurança para proteger a segurança dos equipamentos e dos operadores..
Em geral, os refrigeradores à prova de explosão foram concebidos e construídos com especial atenção à segurança, a fim de garantir o seu funcionamento seguro em ambientes perigosos.Estas medidas de desempenho de segurança têm por objectivo reduzir o risco de incêndio, explosão e outros acontecimentos perigosos e para proteger a segurança dos equipamentos, dos trabalhadores e do ambiente.
