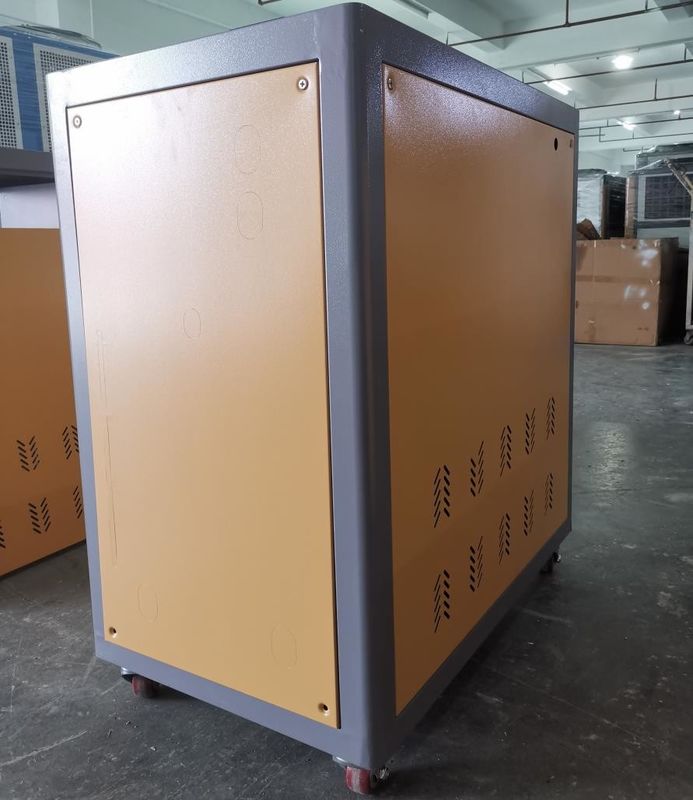

JLSS-5HP Industrial Laser Chiller CO2 Laser Diodo Laser Fibra Laser
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSS-5HP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 500 unidades por mês |
|
Informação detalhada |
|||
| Tipo do compressor: | Rolamento/pistão | Modo de controlo: | Ativar/desactivar/PID |
|---|---|---|---|
| Capacidade refrigerando: | 3-30kw | Método refrigerando: | Refrigerado a ar/Água-de refrigeração |
| Dimensões: | Personalizado | Nível de ruído: | ≤55dB (A) |
| fonte de alimentação: | 220V/380V/50HZ/60HZ | Nome do produto: | Refrigerador de água do laser |
| Função da proteção: | Alta/baixa pressão/supercarga/corrente/baixo nível de água/alta temperatura | Pressão da bomba: | 0.03Mpa-0.8Mpa |
| Líquido refrigerante: | R22/R134a/R407c/R410a | Escala do controle de temperatura: | 5℃-35℃ |
| Estabilidade de temperatura: | ±0,5℃ | Garantia: | 1 ano |
| Destacar: | Refrigerador a laser industrial JLSS-5HP,Chiller industrial a laser Laser CO2,Laser industrial de refrigeração a diodo |
||
Descrição de produto
JLSS-5HP Pequeno refrigerador a laser refrigerado a água Laser CO2, Laser de estado sólido, Laser de diodo, Laser de fibra
Descrição do produto:
O pequeno resfriador a laser resfriado a água é um dispositivo usado para resfriar equipamentos a laser.
Normalmente, um pequeno refrigerador a laser resfriado a água consiste nos seguintes componentes:
1. Unidade de refrigeração por água:incluindo bombas de água, trocadores de calor, ventiladores de arrefecimento e outros componentes,utilizado para conduzir o calor gerado pelo laser na água e dissipar o calor no ar através do trocador de calor.
2Tanque de água:Um recipiente utilizado para armazenar água de arrefecimento, geralmente com uma certa capacidade e função de monitorização do nível da água de arrefecimento.
3. Tubulação de água de arrefecimento:transportar a água de arrefecimento do reservatório de água para o componente de arrefecimento do laser e descarregar a água quente do laser para formar um ciclo de arrefecimento fechado.
4Sistema de controlo:utilizados para monitorizar e controlar o funcionamento de unidades refrigeradas a água, incluindo sensores de temperatura, sensores de nível de água, controlo de ventilador, etc.
Os pequenos refrigeradores a laser resfriados a água são geralmente menores e são adequados para aplicações em que a potência do laser é menor ou o volume é menor.Sua função principal é manter a temperatura do laser dentro de uma faixa segura para evitar danos ao equipamento ou degradação do desempenho causada por superaquecimento.
Deve notar-se que os diferentes modelos e marcas de pequenos refrigeradores a laser refrigerados a água podem apresentar diferenças de desempenho e especificações,e a selecção específica deve ser avaliada com base nas necessidades reais e nos requisitos do equipamento a laser.
Características de produção:
Os pequenos refrigeradores a laser têm as seguintes características:
1- Tamanho compacto:Em comparação com os grandes refrigeradores a laser, os pequenos refrigeradores a laser são menores e ocupam menos espaço.
2. Leve e portátil:Os pequenos refrigeradores a laser geralmente adotam projetos leves e são relativamente leves, tornando-os fáceis de transportar e mover.
3. Alto efeito de dissipação de calor:Apesar de ser um dispositivo pequeno, os pequenos refrigeradores a laser geralmente possuem capacidades eficazes de dissipação de calor,que pode dissipar eficientemente o calor gerado pelo laser e manter o funcionamento estável do laser.
4. Alta eficiência energética:Os pequenos refrigeradores a laser geralmente utilizam tecnologia de refrigeração avançada e design de poupança de energia, têm uma alta relação de eficiência energética e podem reduzir o consumo de energia, mantendo os efeitos de refrigeração.
5Controle fácil:Os pequenos refrigeradores a laser são geralmente equipados com uma interface de controlo simples e fácil de usar, que é fácil de operar.Os utilizadores podem definir e ajustar facilmente os parâmetros de arrefecimento e monitorizar o estado de funcionamento do equipamento.
6Baixo ruído:Os pequenos refrigeradores a laser adotam, na sua maioria, uma concepção silenciosa para reduzir a geração de ruído e a interferência no ambiente de trabalho e nos utilizadores.
É importante notar que diferentes marcas e modelos de pequenos refrigeradores a laser podem ter diferenças de características e funções.você pode considerar de forma abrangente vários fatores com base nas necessidades reais e requisitos de equipamentos a laser, e escolher um modelo e uma marca adequados.
Princípio de funcionamento:
O princípio de funcionamento do refrigerador refrigerado a água consiste em comprimir o gás refrigerante a baixa temperatura e a baixa pressão num gás a alta temperatura e a alta pressão através do compressor,e depois irradiar o gás de alta temperatura e alta pressão através do condensador para condensá-lo em um líquido de alta pressão, e depois passar a válvula de expansão para fazer o líquido de alta pressão Ele se expande em um líquido de baixa pressão e flui para o evaporador para completar o ciclo de refrigeração.
No frigorífico refrigerado a água, a água é utilizada como meio de arrefecimento e é ligada ao equipamento de arrefecimento através da tubulação de água,e o gás refrigerante, após a dissipação do calor, absorve o calor e transforma-o num gás de baixa temperatura e baixa pressão, realizando assim a refrigeração.
|
1 Compressor |
5 Evaporador |
9 Sensor de temperatura |
13 válvula de bypass |
|
2 Condensador |
6 válvula de esfera |
10 Tanque de água |
14 Controlador de baixa tensão |
|
3 Secador de filtros |
7 Interruptor anticongelante |
11 Medidor de pressão da bomba de água |
15 Controlador de alta tensão |
|
4 válvula de expansão |
8 Interruptor de flutuação |
12 Bomba de água |
16 válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| Capacidade de arrefecimento | KW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Bomba de circulação | Potência | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| Cabeça | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Evaporador | Fluxo | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| capacidade de água | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Diâmetro | polegada | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3 cm | 3 cm | 3 cm | |
| Compressor | Tipo | m3/h | Tipo de casca e tubo de cobre eficientes | |||||||
| Fluxo | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Diâmetro | polegada | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3 cm | 3 cm | 3 cm | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra a temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Peso unitário | Quilos | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Indústria de aplicações:
Muitos equipamentos a laser exigem o uso de um refrigerador para manter a estabilidade da sua temperatura de funcionamento.
1. Laser de CO2:O laser de CO2 gera muito calor durante o funcionamento e precisa ser dissipado através de um sistema de arrefecimento.Os refrigeradores são frequentemente usados para fornecer água de resfriamento para os lasers de CO2 para manter a temperatura do tubo de laser e outros componentes críticos estável.
2Laser sólido:O laser sólido, como o laser Nd:YAG e o laser Ti:safir, também requer um sistema de resfriamento para controlar sua temperatura de operação.Os refrigeradores podem ser usados para fornecer resfriamento para cristais de laser sólidos ou meios de laser para manter a estabilidade e o desempenho da saída do laser.
3Laser de diodos:Os lasers de diodo são um tipo comum de laser que normalmente exigem resfriamento para manter sua temperatura de operação.Os refrigeradores podem ser usados para resfriar os conjuntos de diodos laser de lasers de diodos para evitar o superaquecimento e a degradação do desempenho.
4Laser de fibra:O laser de fibra também gera uma certa quantidade de calor durante o trabalho e precisa ser resfriado para manter uma temperatura de funcionamento estável.Alguns lasers de fibra usam um refrigerador como sistema de resfriamento para controlar a temperatura resfriando a fibra e outros componentes do laser.
Estes são apenas alguns dos tipos comuns de equipamentos a laser que exigem refrigeradores para o resfriamento.Assim, ao comprar e usar um equipamento a laser, é melhor consultar o seu manual de instruções e as recomendações do fabricante para determinar se é necessário um refrigerador e como configurar e utilizar adequadamente o sistema de arrefecimento.
Fabricação de automóveis Engenharia Química Indústria Eletrónica Indústria Eletroplatação Indústria
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores são embalados e enviados em caixas de madeira de compensado padrão. Todos os componentes são segurados e protegidos com uma película, e a unidade é então colocada em um palete para facilitar o transporte.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Pode me dizer como configurar e usar o sistema de refrigeração corretamente?
Para a configuração e utilização de um sistema de arrefecimento, seguem-se algumas orientações gerais:
1Compreender os requisitos de arrefecimento do seu equipamento a laser:Em primeiro lugar, leia atentamente o manual de instruções do equipamento a laser e as directrizes do fabricante para compreender os requisitos e recomendações de arrefecimento do equipamento.Diferentes equipamentos a laser podem ter diferentes requisitos de temperatura e de fluxo, que devem ser configurados de acordo com as especificações e requisitos do equipamento.
2. Escolha um refrigerador adequado:Escolha um refrigerador adequado para equipamentos a laser, cuja capacidade de arrefecimento deve ser capaz de satisfazer a geração de calor do equipamento a laser.Selecionar a potência e a capacidade de arrefecimento do refrigerador com referência à potênciaAs emissões de calor e as necessidades de arrefecimento do equipamento a laser devem ser avaliadas.
3Instalar o sistema de arrefecimento:Instalar correctamente o sistema de arrefecimento de acordo com os requisitos do equipamento a laser e do refrigerador.Certifique-se de que a entrada e saída de água de resfriamento correspondem à interface de resfriamento do equipamento a laserAssegure-se de que a ligação entre o frigorífico e o equipamento a laser é firme e fiável e evite fugas de água.
4. Controlar a temperatura e o caudal da água de arrefecimento:Controlar a temperatura e o caudal da água de arrefecimento de acordo com os requisitos do equipamento a laser.Os refrigeradores são geralmente equipados com um sistema de controlo de temperatura que pode definir a gama de temperatura da água de arrefecimento. Certifique-se de que a temperatura da água de arrefecimento está dentro da faixa definida para manter uma temperatura de funcionamento estável do equipamento a laser.assegurar que o fluxo de água de arrefecimento seja suficiente para arrefecer eficazmente o laser e outros componentes críticos.
5Manutenção e limpeza regulares:Revisar e manter regularmente o sistema de arrefecimento para garantir o seu funcionamento normal e a sua eficiente dissipação de calor.Limpe a poeira e a sujeira das superfícies dos refrigeradores e dos trocadores de calor para manter a eficácia do arrefecimentoVerifique as tubulações e as ligações para detectar fugas e consertá-las prontamente.
6Monitorização e registo:Monitorizar regularmente o estado de funcionamento do sistema de arrefecimento, incluindo a temperatura, o caudal, a pressão e outros parâmetros da água de arrefecimento.Registre o funcionamento do sistema de arrefecimento para que possamos identificar e resolver prontamente possíveis problemas.
Estas são orientações gerais para a configuração e utilização de um sistema de arrefecimento.e ambiente de aplicação realPor conseguinte,Recomenda-se consultar a documentação pertinente do equipamento a laser e do refrigerador e seguir as recomendações e orientações do fabricante ao configurar e utilizar o sistema de refrigeração..
