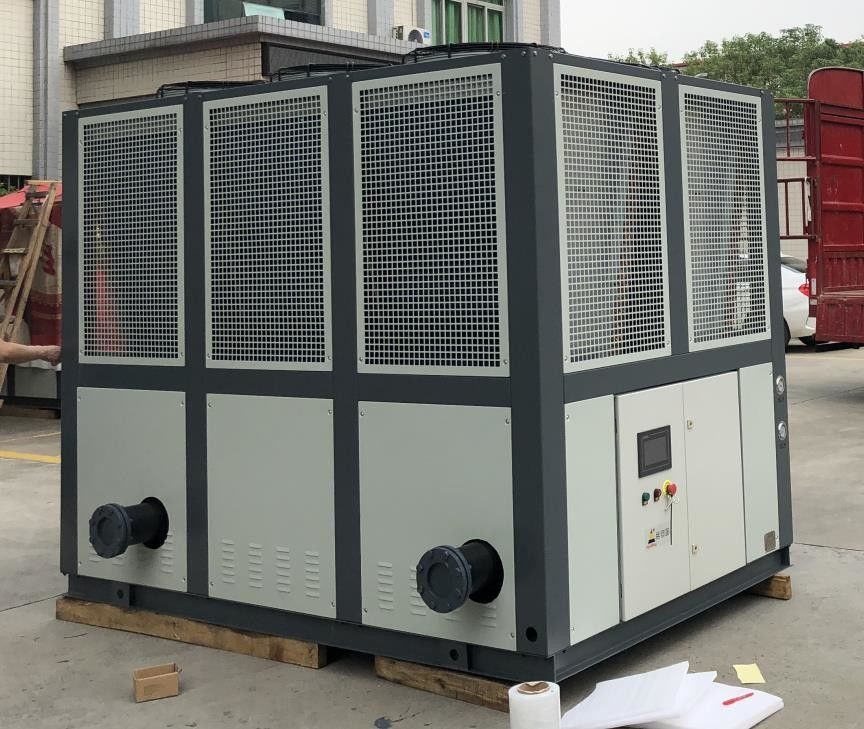

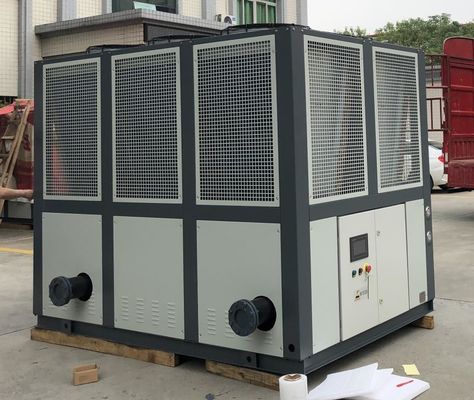

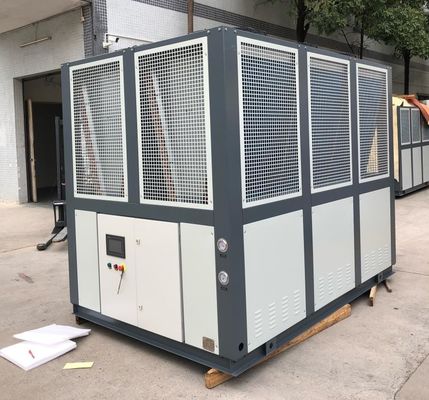

JLSF-60A Air Cooled Water Chillers Máquina de controlo PLC 1000kW
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-60A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 20 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 50 unidades pelo mês |
|
Informação detalhada |
|||
| Nome do produto: | refrigerador de refrigeração ar do parafuso | Sistema de controlo: | PLC |
|---|---|---|---|
| Controlador: | Microprocessador | Temperatura ambiente: | 5-35℃ |
| Capacidade de arrefecimento: | 100-1000kW | Modo de inicialização: | Y-△/Início Suave |
| Tipo de compressor: | Compressor de parafusos | Evaporador: | Shell e tubo |
| Condensador: | Tubos com nadadeiras | Refrigerante: | R22/R407C/R134A |
| Aplicação: | Indústria | Compressor: | Compressor de parafusos |
| Proteção: | Sobrecarga, alta/baixa pressão, perda de fase, superaquecimento, etc. | Garantia: | 1 ano |
| Destacar: | Refrigeradores de água refrigerados a ar JLSF-60D,Refrigeradores de água refrigerados a ar 1000 kW,Máquina de refrigeração de água PLC |
||
Descrição de produto
JLSF-60D Máquina de Enchimento de Frigorífico a Parafuso Aero-Refrigerada, Linha de Produção de Embalagens, Máquina de Limpeza,
Descrição do produto:
O refrigerador a parafuso arrefecido a ar é um tipo de equipamento industrial de refrigeração e ar condicionado comercial, composto principalmente por evaporador, compressor, condensador e válvula de expansão e outros componentes.Utiliza um compressor de parafuso para comprimir o refrigerante de baixa temperatura e baixa pressão num gás de alta temperatura e alta pressão, em seguida, libera calor para fora através do condensador,e finalmente reduz a temperatura e pressão do refrigerante através da válvula de expansão para voltar ao evaporador para reciclagem.
Durante o funcionamento, o arrefecedor a parafuso arrefecido a ar absorve o calor do ar exterior, arrefece a água de arrefecimento e a circula para a sala, de modo a reduzir a temperatura interior.A sua eficiência de arrefecimento é muito afectada por factores como a temperatura e a umidade do exterior, o seu efeito pode ser limitado em ambientes de alta temperatura e humidade.
Em comparação com os refrigeradores refrigerados a água, os refrigeradores a parafuso refrigerados a ar não exigem um sistema de água de arrefecimento adicional, sendo, por conseguinte, mais simples e mais rentáveis.Uma vez que utiliza ar externo para arrefecimento, pode ser problemático em zonas com elevada poluição atmosférica ou onde a qualidade do ar interior deva ser mantida.
Características de produção:
As características do arrefecedor a parafuso arrefecido a ar incluem:
1.Sem sistema de água de arrefecimento adicional:Em comparação com os refrigeradores refrigerados a água, os refrigeradores a parafuso refrigerados a ar não requerem sistemas de água de arrefecimento adicionais, sendo, por isso, mais simples e econômicos.
2- Ampla gama de aplicações:Os refrigeradores a parafuso refrigerados a ar são adequados para vários tipos de edifícios e locais, como edifícios comerciais de escritórios, hotéis, hospitais, escolas, etc.
3.Alta eficiência de refrigeração:O refrigerador a parafuso arrefecido a ar utiliza um compressor a parafuso, que tem as vantagens de alta eficiência de refrigeração, baixo ruído e baixo custo de manutenção.
4Instalação fácil:A instalação do arrefecedor a parafuso arrefecido a ar é relativamente simples e não requer equipamento adicional, como tubos de água e bombas de água.
5. Alta fiabilidade:O arrefecedor a parafuso arrefecido a ar é concebido e fabricado com elevada precisão e apresenta boa estabilidade e fiabilidade.
6. Forte adaptabilidade:O arrefecedor a parafuso arrefecido a ar tem uma forte adaptabilidade e pode adaptar-se a diferentes condições ambientais e alterações de carga.
Princípio de funcionamento:
O princípio de funcionamento do arrefecedor a parafuso arrefecido a ar é o seguinte:
Processo de compressão:O refrigerante é comprimido em um gás de alta temperatura e alta pressão no compressor de parafuso e, em seguida, entra no condensador.
Processo de condensação:O gás de alta temperatura e alta pressão é resfriado no condensador para se tornar um líquido de alta pressão e, ao mesmo tempo, liberta calor,que se dissipa no ar exterior através de ventiladores e radiadores.
Processo de expansão:Após o líquido de alta pressão ser descomprimido pela válvula de expansão, ele se torna um líquido de baixa temperatura e baixa pressão, e então entra no evaporador.
Processo de evaporação:O líquido de baixa temperatura e pressão evapora no evaporador, absorve o calor da sala, resfria a água de refrigeração da sala e circula na sala,atingindo assim o objetivo de reduzir a temperatura interna.
Parâmetros técnicos:
| Modelo | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Capacidade de arrefecimento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervalo de temperatura | 5°C~35°C ((Pode ser personalizado abaixo de 0°C) | ||||||||||
| Fornecimento de energia | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potência total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente de circulação | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Água refrigerada | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressor | Tipo | Tipo de parafuso semi-hermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| Ajuste de capacidade | 0,25,50,75,100 | ||||||||||
| potência de entrada | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Óleo congelado | Tipo | HBR-A01 | |||||||||
| volume de enchimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | Tipo | R-22/R407C | |||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | ||||||||||
| Evaporador | volume de enchimento | Quilos | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Tipo | Concha e tubo | ||||||||||
| condensador | Diâmetro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| Tipo | Tipo de nadadeira de alumínio com mangas de cobre de alta eficiência + ventilador de rotor externo de baixo ruído | ||||||||||
| Volume de ar de arrefecimento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Dispositivo de protecção | Interruptor de alta e baixa tensão, proteção contra congelamento, enchufe solúvel, válvula de segurança, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra temperatura, etc. | ||||||||||
| Dimensões | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Quilos | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modelo | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Capacidade de arrefecimento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervalo de temperatura | 5°C~35°C ((Pode ser personalizado abaixo de 0°C) | ||||||||||
| Fornecimento de energia | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potência total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente de circulação | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Água refrigerada | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressor | Tipo | Tipo de parafuso semi-hermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| Ajuste de capacidade | 0,25,50,75,100 | ||||||||||
| potência de entrada | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Óleo congelado | Tipo | HBR-A01 | |||||||||
| volume de enchimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | Tipo | R-22/R407C | |||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | ||||||||||
| Evaporador | volume de enchimento | Quilos | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Tipo | Concha e tubo | ||||||||||
| condensador | Diâmetro | mm | DN1250 | DN 150 | DN200 | ||||||
| Tipo | Tipo de nadadeira de alumínio com mangas de cobre de alta eficiência + ventilador de rotor externo de baixo ruído | ||||||||||
| Volume de ar de arrefecimento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Dispositivo de protecção | Interruptor de alta e baixa tensão, proteção contra congelamento, enchufe solúvel, válvula de segurança, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra temperatura, etc. | ||||||||||
| Dimensões | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Quilos | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Indústria de aplicações:
Os refrigeradores têm uma variedade de aplicações em máquinas de conservas, envolvendo principalmente os seguintes aspectos:
1. Refrigeração do reservatório:Em máquinas de conservas, pode ser necessário arrefecer o reservatório para garantir que o produto no reservatório mantenha uma temperatura adequada. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. Refrigeração por água engarrafada:Se a máquina de envasamento for utilizada na linha de produção de água engarrafada, o refrigerador pode ser utilizado para arrefecer a água engarrafada.O refrigerador fornece um sistema de circulação de água de arrefecimento, que passa a água de arrefecimento para a água engarrafada através dos tubos de arrefecimento ou refrigeração, contribuindo para reduzir a temperatura da água engarrafada, garantindo a qualidade e o sabor do produto.
3. Refrigeração mecânica:As máquinas de conservação geram uma certa quantidade de calor durante o funcionamento, especialmente alguns equipamentos de alta velocidade. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4Sistema de controlo de arrefecimento:As máquinas de conservas são geralmente equipadas com um sistema de controlo, como um controlador PLC ou um painel de controlo electrónico.Estes sistemas de controlo geram uma certa quantidade de calor durante o funcionamento e exigem arrefecimento para que continuem a funcionar corretamenteO refrigerador pode fornecer um sistema de circulação de água de arrefecimento para o sistema de controlo,e transferir a água de arrefecimento para o radiador ou dispositivo de arrefecimento do sistema de controlo para garantir a estabilidade e a fiabilidade do sistema de controlo.
Em resumo, a aplicação dos refrigeradores nas máquinas de conservas é principalmente para arrefecer tanques, água engarrafada, peças mecânicas e sistemas de controlo, para assegurar a qualidade do produto,funcionamento normal e estabilidade do equipamentoO método e a configuração específicos de aplicação variam de acordo com o tipo e as necessidades da máquina de conservas.
Fabricação de automóveis Engenharia química Indústria electrónica Indústria de galvanização
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores são embalados e enviados em caixas de madeira de compensado padrão. Todos os componentes são segurados e protegidos com uma película, e a unidade é então colocada em uma palete para facilitar o transporte.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Quais são as diferentes formas de configurar o refrigerador na máquina de conservas?
Na maquinaria de conservas, a configuração do arrefecedor pode ser diferente em função das necessidades específicas e das características do equipamento mecânico.A seguir estão vários métodos de configuração comuns:
1. Refrigeração directa:Na configuração de arrefecimento direto, o arrefecedor transfere directamente a água de arrefecimento para as partes ou produtos que precisam de ser arrefecidos através do arrefecedor ou dos tubos de arrefecimento.Esta configuração é adequada para situações em que seja necessário um arrefecimento rápido, tais como o arrefecimento directo de reservatórios, água engarrafada ou outros produtos.
2. Refrigeração indirecta:Na configuração de arrefecimento indireto, o arrefecedor passa a água de arrefecimento para um trocador de calor ou arrefecedor intermediário através do sistema de circulação de arrefecimento,e, em seguida, transfere o meio de arrefecimento para as partes que precisam ser arrefecidas na máquina de conservação ou no produtoIsto permite obter um melhor controlo e regulação da temperatura de arrefecimento, o que é adequado para situações com requisitos de temperatura mais rigorosos.
3Torre de refrigeração:Uma torre de resfriamento é outra configuração de resfriamento comum. Nesta configuração, o refrigerador transfere calor para o ar na atmosfera através da torre de resfriamento para alcançar o efeito de resfriamento.As torres de refrigeração são frequentemente utilizadas para lidar com grandes quantidades de calor, tais como em linhas de conservas de alta velocidade, onde as torres de arrefecimento podem fornecer capacidade de arrefecimento adicional para manter o equipamento em funcionamento.
4Combinação de vários refrigeradores:Para linhas de produção de conservas em larga escala ou situações que exijam maior capacidade de arrefecimento, podem ser combinados vários refrigeradores.Os sistemas de refrigeração múltiplos podem ser configurados em paralelo ou em série para proporcionar uma maior capacidade de refrigeração e maior flexibilidadeEste método de configuração pode ser ampliado e ajustado de acordo com as necessidades reais para satisfazer diferentes requisitos de produção.
Deve notar-se que o método específico de configuração do arrefecedor deve ser avaliado e selecionado em função do tipo de máquina de conservação, dos requisitos do processo e das necessidades de arrefecimento.Configuração de um refrigerador, recomenda-se uma discussão pormenorizada com o fabricante do equipamento ou com um engenheiro profissional para garantir o melhor efeito de arrefecimento e o melhor desempenho do sistema.
