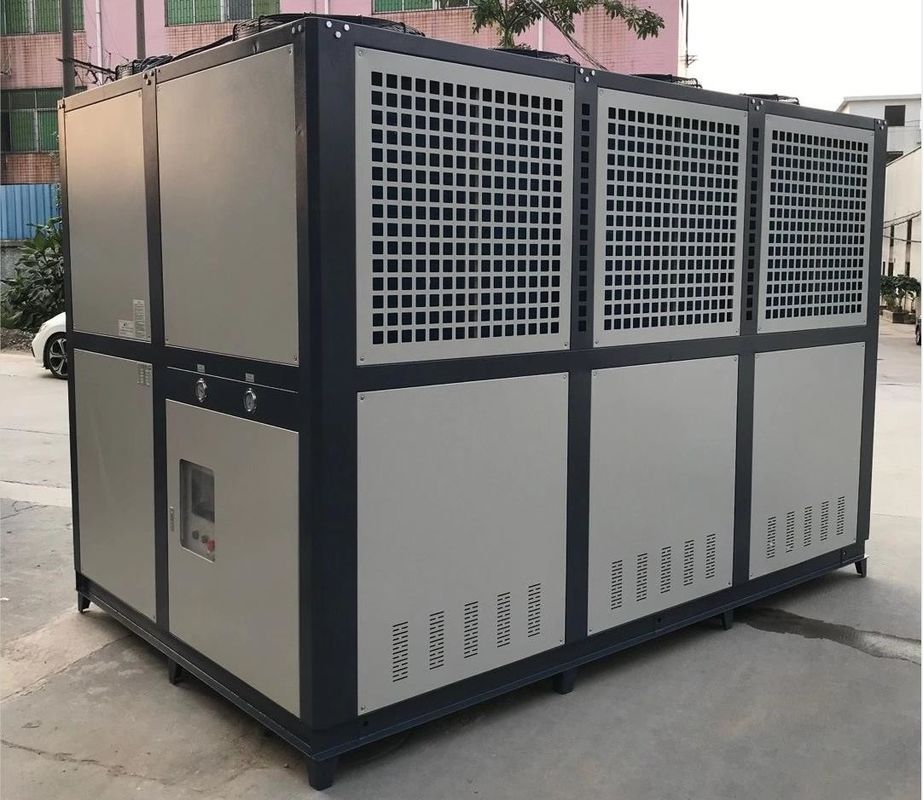

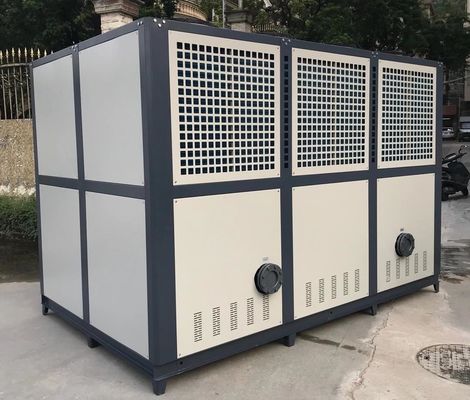

70TR Refrigerador de água de arrefecimento por ar industrial Tipo de parafuso Circulatório
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-70D |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 20 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 unidades pelo mês |
|
Informação detalhada |
|||
| Nome do produto: | refrigerador de refrigeração ar do parafuso | Sistema de controlo: | PLC |
|---|---|---|---|
| Controlador: | Microprocessador | Modo de inicialização: | Y-△/Início Suave |
| Tipo de compressor: | Compressor de parafusos | Evaporador: | Shell e tubo |
| Condensador: | Tubos com nadadeiras | Proteção: | Alta/baixa pressão, inversão de fase, sobrecarga, anticongelante, superaquecimento |
| Nível de ruído: | ≤75dB (A) | Refrigerante: | R22/R407C/R134A |
| Garantia: | 1 ano | ||
| Destacar: | 70TR Refrigerador de água com arrefecimento por ar,Frigorífico de água para refrigeração por ar industrial,Frigoríficos industriais refrigerados a ar circular |
||
Descrição de produto
70TR Aplicação do refrigerador de água no processo de moagem, granulação, ceramita e produção de cerâmica
Descrição do produto:
A máquina de embalagem em blister de alumínio-plástico e a máquina de vedação térmica de circulação de arrefecimento são uma combinação comum de equipamentos na indústria de embalagem.São frequentemente utilizados em conjunto para um processo eficiente de embalagem e vedação.
A máquina de embalagem de bolhas de alumínio e plástico (Aluminum-Plastic Blister Packaging Machine) é usada principalmente para embalagens de produtos em indústrias como medicina, alimentos e cosméticos.Coloca o produto num blister de alumínio e plástico, e, em seguida, veda a bolha por vedação térmica ou a frio para proteger o produto do ambiente externo e prolongar a vida útil do produto.
A máquina de vedação térmica é um dispositivo usado para selar materiais de embalagem.Os selladores térmicos geralmente utilizam elementos de aquecimento (como placas de aquecimento ou hastes de aquecimento) e um sistema de pressão para garantir que o selo térmico do material de embalagem seja forte e a hermeticidade boa.
O refrigerador circulante desempenha um papel de arrefecimento nesta combinação.Fornece água de arrefecimento para máquinas de embalagem em blister de alumínio-plástico e máquinas de vedação térmica para controlar a temperatura dos equipamentos e materiais de embalagemO refrigerador absorve o calor gerado durante o processo de equipamento e vedação através da circulação de água de arrefecimento.assegurar que a temperatura do equipamento e da área de vedação esteja dentro de um intervalo de trabalho adequado, melhorando a eficiência da produção e a qualidade dos produtos.
Usando um refrigerador circulante, the temperature of the aluminum-plastic blister packaging machine and heat-sealing machine can be effectively controlled to avoid adverse effects on equipment and products caused by overheating or overcoolingIsto pode melhorar a eficiência da produção, garantir a qualidade do produto e prolongar a vida útil dos equipamentos.
Características de produção:
Os resfriadores a parafuso refrigerados a ar e os resfriadores a parafuso refrigerados a água são dois métodos de arrefecimento diferentes e apresentam algumas características diferentes:
1Método de arrefecimento:O arrefecedor a parafuso arrefecido a ar dissipa o calor para o ar circundante através do ventilador e do dissipador de calor incorporados para alcançar o resfriamento.Refrigeradores a parafuso refrigerados a água absorvem o calor através da circulação da água e liberam o calor para a atmosfera através de torres de arrefecimento ou equipamentos de arrefecimento.
2Instalação e manutenção:Os arrefecedores a parafuso arrefecidos a ar não precisam de ligar tubos de água e torres de arrefecimento e a sua instalação e manutenção são relativamente simples.O arrefecedor de parafuso refrigerado a água precisa ser ligado a tubulações de água e torres de arrefecimento, e o sistema de circulação de água precisa de ser verificado e mantido regularmente.
3Eficiência de arrefecimento:Os resfriadores a parafuso resfriados a água têm geralmente uma maior eficiência de resfriamento porque a água conduz o calor melhor do que o ar.Os resfriadores a parafuso refrigerados a água podem geralmente proporcionar um efeito de arrefecimento mais estável e confiável..
4Requisitos de espaço:O arrefecedor por parafuso arrefecido a ar não requer uma torre de arrefecimento e ocupa um espaço relativamente pequeno.que ocupa um espaço relativamente grande.
5Adaptabilidade ao ambiente:O arrefecedor a parafuso arrefecido a ar é adequado para ambientes sem abastecimento estável de água ou má qualidade da água, uma vez que não depende de fontes de água externas.O refrigerador a parafuso refrigerado a água requer uma fonte de água estável e tem requisitos mais elevados para a qualidade da água.
Em resumo, o arrefecedor a parafuso arrefecido a ar tem as vantagens de ser fácil de instalar, sem necessidade de fonte de água e torre de arrefecimento e adequado para alguns ambientes especiais.Enquanto o resfriador de parafuso resfriado a água tem alta eficiência de resfriamento e estabilidade, é adequado para aplicações industriais e comerciais gerais, mas requer um sistema de circulação de água e uma torre de arrefecimento adicionais.O método de arrefecimento a escolher deve ser decidido em função das necessidades específicas e das condições ambientais..
Princípio de funcionamento:
O princípio de funcionamento do arrefecedor a parafuso arrefecido a ar é o seguinte:
Processo de compressão:O refrigerante é comprimido em um gás de alta temperatura e alta pressão no compressor de parafuso e, em seguida, entra no condensador.
Processo de condensação:O gás de alta temperatura e alta pressão é resfriado no condensador para se tornar um líquido de alta pressão e, ao mesmo tempo, liberta calor,que se dissipa no ar exterior através de ventiladores e radiadores.
Processo de expansão:Após o líquido de alta pressão ser descomprimido pela válvula de expansão, ele se torna um líquido de baixa temperatura e baixa pressão, e então entra no evaporador.
Processo de evaporação:O líquido de baixa temperatura e pressão evapora no evaporador, absorve o calor da sala, resfria a água de refrigeração da sala e circula na sala,atingindo assim o objetivo de reduzir a temperatura interna.
Parâmetros técnicos:
| Modelo | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| Capacidade de arrefecimento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervalo de temperatura | 5°C~35°C ((Pode ser personalizado abaixo de 0°C) | ||||||||||
| Fornecimento de energia | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potência total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente de circulação | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Água refrigerada | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressor | Tipo | Tipo de parafuso semi-hermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| Ajuste de capacidade | 0,25,50,75,100 | ||||||||||
| potência de entrada | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Óleo congelado | Tipo | HBR-A01 | |||||||||
| volume de enchimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | Tipo | R-22/R407C | |||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | ||||||||||
| Evaporador | volume de enchimento | Quilos | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Tipo | Concha e tubo | ||||||||||
| condensador | Diâmetro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| Tipo | Tipo de nadadeira de alumínio com mangas de cobre de alta eficiência + ventilador de rotor externo de baixo ruído | ||||||||||
| Volume de ar de arrefecimento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Dispositivo de protecção | Interruptor de alta e baixa tensão, proteção contra congelamento, enchufe solúvel, válvula de segurança, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra temperatura, etc. | ||||||||||
| Dimensões | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Quilos | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modelo | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Capacidade de arrefecimento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervalo de temperatura | 5°C~35°C ((Pode ser personalizado abaixo de 0°C) | ||||||||||
| Fornecimento de energia | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potência total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente de circulação | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Água refrigerada | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressor | Tipo | Tipo de parafuso semi-hermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| Ajuste de capacidade | 0,25,50,75,100 | ||||||||||
| potência de entrada | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Óleo congelado | Tipo | HBR-A01 | |||||||||
| volume de enchimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | Tipo | R-22/R407C | |||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | ||||||||||
| Evaporador | volume de enchimento | Quilos | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Tipo | Concha e tubo | ||||||||||
| condensador | Diâmetro | mm | DN1250 | DN 150 | DN200 | ||||||
| Tipo | Tipo de nadadeira de alumínio com mangas de cobre de alta eficiência + ventilador de rotor externo de baixo ruído | ||||||||||
| Volume de ar de arrefecimento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Dispositivo de protecção | Interruptor de alta e baixa tensão, proteção contra congelamento, enchufe solúvel, válvula de segurança, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção contra temperatura, etc. | ||||||||||
| Dimensões | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Quilos | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Indústria de aplicações:
As máquinas de embalagem são uma variedade de equipamentos e máquinas utilizadas para embalar produtos, artigos ou materiais.Podem ser divididos em vários tipos de acordo com as diferentes necessidades de embalagem e indústrias.A seguir apresentamos alguns tipos comuns de máquinas de embalagem:
1Máquina de vedação:utilizados para sellar materiais de embalagem, os tipos comuns incluem sellador térmico, sellador a frio e sellador ultrasônico.
2. Máquina de embalagem e de corte:Os tipos mais comuns incluem máquinas de embalagem, máquinas de vedação e corte e máquinas de embalagem.
3- Máquina de enchimento:Os tipos comuns incluem máquinas de enchimento de líquido, máquinas de enchimento de pó e máquinas de enchimento de partículas.
4Máquina de rotulagem:Os tipos comuns incluem máquinas de rotulagem automática, máquinas de rotulagem de fita e máquinas de transferência de calor.
5Robô de embalagem:Usar robótica para embalagens automatizadas. Os tipos comuns incluem robôs de coleta, robôs de embalagem e robôs de empilhamento.
6Máquina de embalagem a vácuo:Os tipos comuns incluem máquinas de vedação a vácuo e unidades de embalagem a vácuo.
7. Impressora de códigos de barras:utilizados para imprimir códigos de barras em produtos ou embalagens, os tipos comuns incluem impressoras térmicas e impressoras a jato de tinta.
8Máquina de inspecção de embalagens:É usado para detectar a integridade, tamanho, qualidade e etiqueta de embalagens, etc. Os tipos comuns incluem máquinas de inspeção por raios-X, detectores de metais e máquinas de inspeção visual.
Esta é apenas uma pequena parte das máquinas de embalagem, na verdade, existem muitos outros tipos de máquinas de embalagem, que podem ser selecionados e aplicados de acordo com diferentes necessidades de embalagem.
Fabricação de automóveis Engenharia química Indústria electrónica Indústria de galvanização
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores são embalados e enviados em caixas de madeira de compensado padrão. Todos os componentes são segurados e protegidos com uma película, e a unidade é então colocada em uma palete para facilitar o transporte.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
O papel dos refrigeradores na indústria de máquinas de embalagem
Os sistemas de refrigeração desempenham um papel importante na indústria de máquinas de embalagem.
1. Controle de temperatura:Durante o processo de embalagem, alguns alimentos ou produtos devem ser processados e embalados dentro de uma faixa de temperatura específica.O refrigerador pode fornecer água de arrefecimento ou líquido de arrefecimento para controlar a temperatura na máquina de embalagem para garantir que o produto seja embalado em condições de temperatura adequadas.
2- Refrigeração e condensação:Em alguns processos de embalagem, o calor gerado pela vedação térmica ou por outros processos deve ser arrefecido e condensado.e mantém uma temperatura estável das máquinas e dos produtos de embalagem para garantir a qualidade e a eficiência da embalagem.
3. Controle da humidade:Em alguns processos de embalagem, as condições de umidade específicas são fundamentais para manter a qualidade e a frescura dos produtos.Os refrigeradores podem ajudar a manter um nível de umidade adequado no ambiente de embalagem para satisfazer os requisitos do produto, regulando a temperatura e a umidade da água de refrigeração ou do refrigerante.
4. Refrigeração do equipamento:As máquinas de embalagem geram calor durante o funcionamento e os refrigeradores podem ser utilizados para arrefecer e proteger componentes e equipamentos importantes.O refrigerador pode reduzir eficazmente a temperatura de funcionamento das máquinas de embalagem e
evitar o sobreaquecimento e as falhas do equipamento.
5Melhorar a eficiência:A utilização de refrigeradores pode melhorar a eficiência operacional e a capacidade de produção das máquinas de embalagem, proporcionando condições estáveis de temperatura e umidade,Os refrigeradores podem ajudar as máquinas de embalagem a atingir velocidades de funcionamento mais elevadas e uma qualidade de embalagem mais estável, melhorando assim a eficiência da produção e a consistência do produto.
Em resumo, os refrigeradores desempenham um papel fundamental na indústria de máquinas de embalagem no controlo da temperatura, do arrefecimento e da condensação, no controlo da umidade, no arrefecimento dos equipamentos e na melhoria da eficiência da produção.Eles desempenham um papel importante na garantia da qualidade das embalagens, frescura e eficiência de produção.
