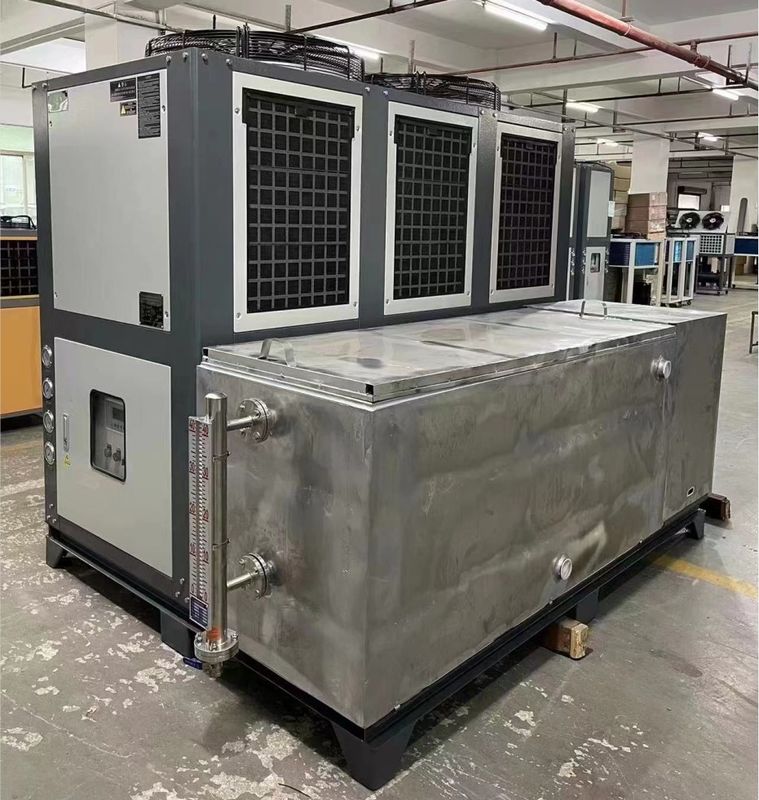

JLSF-25HP Chiller de água arrefecida a ar com tanque isolado para indústria do papel
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-25HP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 15 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 150 unidades pelo mês |
|
Informação detalhada |
|||
| Nome do produto: | Refrigerador de água de refrigeração do ar | Sistema de controlo: | PLC/microcomputador |
|---|---|---|---|
| temperatura da água da tomada: | 5-50℃ | Tipo de compressor: | Rolo/Semi-hermético/Hermético |
| Evaporador: | Permutador de calor de Shell And Tube /Plate | Condensador: | Tubos com nadadeiras |
| Tanque de água: | 1000-1500L | Fãs do condensador: | Axial/centrifugador |
| Nível de ruído: | ≤65dB (A) | Voltagem: | 220 V/380 V/415 V/440 V/480 V |
| Frequência: | 50 Hz/60 Hz | Refrigerante: | R22/R407C/R134A/R410A/R404A |
| Sistema de protecção: | Alto - baixa pressão, volume de água, sobrecarga, etc. | Bomba: | Centrífugo/vertical |
| Garantia: | 12 meses | ||
| Destacar: | Frigorífico de água arrefecida a ar para a indústria do papel,Refrigerador de água refrigerado a ar com tanque isolado |
||
Descrição de produto
JLSF-25HP Chiller de água arrefecida a ar com tanque isolado para indústria do papel
Descrição do produto:
O refrigerador integrado refrigerado a ar é um dispositivo de arrefecimento que integra um refrigerador, um reservatório de água isolado e uma bomba de circulação externa.e o calor é descarregado do sistema de arrefecimento através de um ventilador sem uma fonte de água de arrefecimento adicionalO projeto integrado do refrigerador integrado refrigerado a ar facilita a instalação para os utilizadores.
Características do produto:
As seguintes são algumas das características e cenários de aplicação dos refrigeradores integrados refrigerados a ar:
1Instalação simplificada:O arrefecedor integrado arrefecido a ar integra uma torre de arrefecimento e um arrefecedor, e a instalação é relativamente simples, sem sistemas de tubulação e água de arrefecimento complicados.
2Economia de espaço:Em comparação com os sistemas de arrefecimento tradicionais, os refrigeradores integrados refrigerados a ar ocupam menos espaço e são adequados para locais com espaço limitado.
3- Ventilador incorporado:O refrigerador integrado refrigerado a ar tem um ventilador incorporado e o calor é descarregado através da operação do ventilador, sem bombas de água de arrefecimento e torres de arrefecimento adicionais.
4Operação independente:O refrigerador integrado refrigerado a ar pode funcionar de forma independente sem depender de uma fonte externa de água de arrefecimento e é adequado para alguns ambientes em que a água de arrefecimento não pode ser fornecida.
Princípio de funcionamento:
Os principais componentes de um refrigerador refrigerado a ar incluem um compressor, um condensador de ar, uma válvula de expansão e um evaporador.
1O compressor absorve gases refrigerantes de baixa pressão e baixa temperatura e comprime-os em gases de alta pressão e alta temperatura.
2Este gás refrigerante de alta temperatura e alta pressão entra no condensador de ar, troca calor com o ar ambiente e descarrega calor para o ambiente.enquanto o refrigerante se condensa de estado gasoso para estado líquido.
3O líquido refrigerante de alta pressão passa pela válvula de expansão, a pressão cai subitamente e transforma-se num líquido refrigerante de baixa pressão e baixa temperatura.
4O líquido refrigerante de baixa temperatura e baixa pressão entra no evaporador, absorve o calor interior, evapora para um estado gasoso por si só.e a temperatura interior cai para alcançar o propósito de refrigeração.
5O gás refrigerante é novamente sugado para o compressor para completar um ciclo.
As vantagens dos refrigeradores refrigerados a ar incluem a sua instalação simples, a ausência de torre de arrefecimento e de bombas de água de arrefecimento e os baixos custos de manutenção.A sua eficiência é inferior à dos refrigeradores a água, especialmente a altas temperaturas ambientais, e a sua eficiência será ainda mais reduzida.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de desvio |
| 2 Condensador | 6 Válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 Válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água |
16 Válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Capacidade de arrefecimento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bomba de circulação | Potência | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeça | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Fluxo | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidade de água | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diâmetro | polegada | 1/2" | 3/4" | 1 " | 1 1/2" | 1 1/2" | ||||
| Condensador | Tipo | Eficientes conjuntos de latão de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitário | Quilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Eficientes conjuntos de latão de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Indústria de aplicações:
Os refrigeradores refrigerados a ar são amplamente utilizados nas seguintes indústrias:
1Fabricação:Os refrigeradores refrigerados a ar são amplamente utilizados na fabricação, especialmente em processos de produção que exigem grandes quantidades de arrefecimento.Fabricação de vidro e outras indústrias exigem equipamentos de refrigeração para controlar a temperatura dos equipamentos ou produtos.
2Indústria química:Na indústria química, muitos processos exigem controle de temperatura para garantir reações eficientes.Os refrigeradores refrigerados a ar podem proporcionar um efeito de arrefecimento estável durante as reações químicas e manter os reagentes dentro de uma faixa de temperatura adequada.
3Indústria farmacêutica:Muitos processos farmacêuticos na indústria farmacêutica exigem um controlo preciso da temperatura.Equipamento de laboratório, e produtos farmacêuticos e vacinas.
4Indústria alimentar e de bebidas:O equipamento de arrefecimento é frequentemente necessário para controlar a temperatura dos produtos durante a transformação de alimentos e a produção de bebidas.Equipamento de conservação e armazenagem, e necessidades de arrefecimento nas linhas de produção de bebidas.
5Indústria de impressão:Durante o processo de impressão, especialmente na impressão em grande escala,É necessário equipamento de arrefecimento para controlar a temperatura da impressora para garantir a qualidade da impressão e o funcionamento normal do equipamento.Os refrigeradores refrigerados a ar podem proporcionar efeitos de arrefecimento estáveis e satisfazer as necessidades da indústria de impressão.
Além das indústrias acima referidas, os refrigeradores refrigerados a ar são também comumente utilizados em sistemas de ar condicionado de edifícios, na fabricação de eletrónica, nas indústrias energéticas,e laboratórios e instituições de investigaçãoA sua aplicação nestas indústrias consiste principalmente no controlo da temperatura dos equipamentos ou produtos, na melhoria da eficiência da produção, na garantia da qualidade dos produtos e no cumprimento de requisitos específicos dos processos.
Fabricação de automóveis Engenharia química Indústria electrónica Indústria de galvanização
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração por ar incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores refrigerados a ar são embalados e enviados em caixas de madeira de compensado padrão.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Por que um arrefecedor refrigerado por ar precisa de um grande tanque de água externo?
Existem várias razões principais pelas quais os refrigeradores refrigerados a ar são equipados com um grande reservatório externo de água:
1. Fornecer capacidade de arrefecimento adicional:Um reservatório de água externo pode fornecer um volume maior, aumentando assim a capacidade térmica do sistema de arrefecimento.Isto significa que o arrefecedor pode lidar com cargas de calor maiores e fornecer mais capacidade de arrefecimento quando necessárioUm tanque de água de grande capacidade pode armazenar mais água de arrefecimento, permitindo que o sistema forneça um efeito de arrefecimento mais estável durante a operação de alta carga.
2. Aumentar o tempo de troca de calor da água de arrefecimento:O reservatório de água externo pode proporcionar um tempo de troca de calor mais longo, dando à água de resfriamento mais tempo para trocar calor com o condensador.Isto aumenta o efeito de arrefecimento e torna o sistema de arrefecimento mais eficiente.
3. Reduzir a temperatura da água de arrefecimento:Um tanque externo de água de grande capacidade pode conter mais água de resfriamento, fazendo com que a temperatura da água de resfriamento aumente mais lentamente.Isto garante que a temperatura da água de arrefecimento seja sempre mantida a um nível mais baixo, proporcionando um efeito de arrefecimento mais estável.
4. Reduzir a frequência de circulação do sistema de arrefecimento:O reservatório externo de água pode servir como tampão de armazenamento para água de arrefecimento, reduzindo a frequência de circulação do sistema de arrefecimento.Isto ajuda a prolongar a vida do sistema de arrefecimento e reduz o consumo de energia.
5- Manutenção e limpeza convenientes:O reservatório externo de água pode ser mantido e limpo independentemente da unidade de arrefecimento, facilitando aos operadores a manutenção e inspecção diárias.porque o tanque de água está localizado ao ar livre, reduz também a ocupação do espaço interior e a geração de ruído.
Em resumo, equipado com um grande tanque de água externo pode proporcionar capacidade de arrefecimento adicional, aumentar o tempo de troca de calor, reduzir a temperatura da água de arrefecimento, reduzir a frequência do ciclo,e facilitar a manutenção e limpezaEstas vantagens permitem ao refrigerador fornecer um arrefecimento mais eficiente e fiável.
