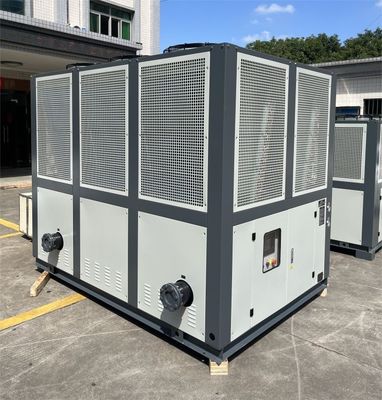

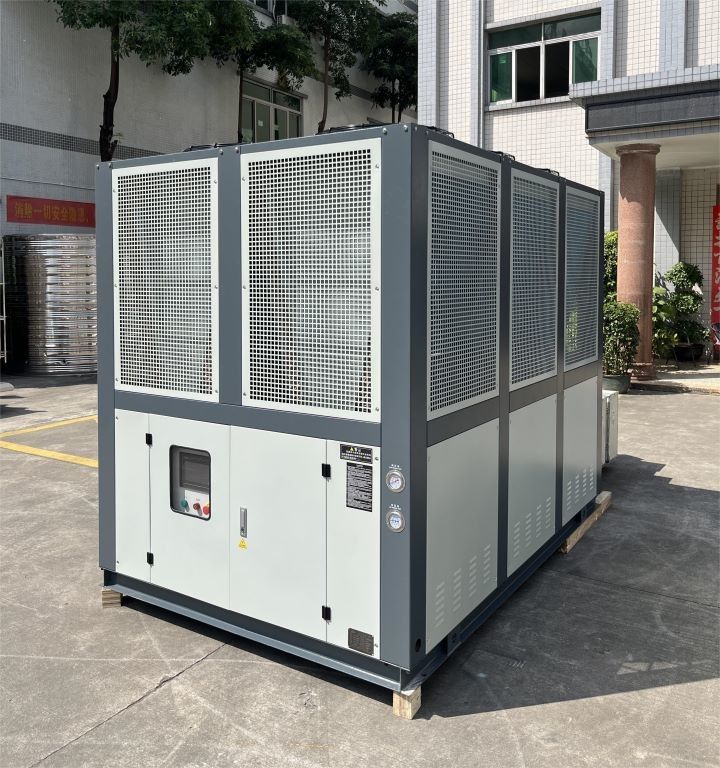

JLSF-75HP PLC 480V Chiller de água arrefecida a ar Dinamarca Danfoss compressor de rolos
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-75HP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 15 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | Refrigerador de água de refrigeração do ar | Sistema de controlo: | PLC/Microcomputador/Ecrã táctil de 7 polegadas |
|---|---|---|---|
| temperatura da água da tomada: | 5-35℃ | Tipo de compressor: | Dinamarca Compressor de rolos Danfoss |
| Evaporador: | Shell e tubo | Condensador: | Finned |
| Fãs do condensador: | Axial/centrifugador | Nível de ruído: | ≤75dB (A) |
| Voltagem: | 220 V/380 V/415 V/440 V/480 V | Frequência: | 50 Hz/60 Hz |
| Refrigerante: | R410A | Sistema de protecção: | Alto - baixa pressão, volume de água, sobrecarga, etc. |
| Bomba: | bomba de vários estágios vertical | Garantia: | 12 meses |
| Destacar: | Refrigerador de água refrigerado a ar de 480 V,Frigorífico de água refrigerado a ar por PLC |
||
Descrição de produto
JLSF-75HP Refrigerador de água refrigerado a ar usando Danfoss Compressor de rolo
Descrição do produto:
O arrefecedor por rolagem refrigerado a ar é um dispositivo utilizado em sistemas de refrigeração e ar condicionado que utiliza a tecnologia do condensador e do compressor por rolagem refrigerados a ar.
Os refrigeradores de rolos refrigerados a ar utilizam um condensador refrigerado a ar para dissipar o calor.A refrigeração e transformação de gases refrigerantes a alta temperatura e alta pressão em líquido a alta pressãoOs refrigeradores tradicionais utilizam geralmente um condensador resfriado a água para dissipar o calor e precisam de ser ligados a uma torre de resfriamento ou a outra fonte de água para o resfriamento.O refrigerador de rolagem resfriado a ar usa um ventilador para soprar através das barbatanas na superfície do condensador para tirar o calor e alcançar a dissipação de calor.
Os arrefecedores por rolagem refrigerados a ar têm várias vantagens em relação aos refrigeradores tradicionais refrigerados a água: em primeiro lugar, não é necessário conectá-los a uma fonte de água externa, tornando a instalação mais conveniente.Em segundo lugar, uma vez que não existem equipamentos adicionais, como bombas de água e torres de arrefecimento, o sistema é mais simples e ocupa menos espaço.Os refrigeradores por rolamento refrigerados a ar têm geralmente uma elevada relação de eficiência energética e podem proporcionar efeitos de arrefecimento estáveis..
Características do produto:
O arrefecedor por rolagem arrefecido a ar é um tipo especial de arrefecedor com as seguintes características:
1Capacidade de arrefecimento eficiente:O arrefecedor por rolamento refrigerado a ar utiliza um compressor por rolamento e tem uma capacidade de arrefecimento eficiente.
2Sistema de arrefecimento independente:O refrigerador por rolamento refrigerado a ar utiliza um sistema de arrefecimento a ar independente para dissipar o calor para o ambiente circundante através de ventiladores.não requer fontes de água de arrefecimento ou torres de arrefecimento adicionais, tornando-a mais conveniente e economizando espaço.
3Controle e regulação automáticos:Os arrefecedores por rolamento refrigerados a ar são geralmente equipados com sistemas avançados de controlo automático que podem monitorizar e ajustar o estado de funcionamento do sistema de arrefecimento.Pode começar e parar automaticamente de acordo com as necessidades reais, e realizar um controlo preciso da temperatura de acordo com a gama de temperaturas definida.
4- Economia energética e protecção do ambiente:Devido à utilização de um sistema de arrefecimento por ar independente, os arrefecedores por rolamento arrefecidos por ar têm um consumo de energia menor do que os arrefecedores arrefecidos por água.Não requer funcionamento da bomba de água e circulação de águaAo mesmo tempo, uma vez que não é necessária uma torre de arrefecimento, o tratamento da água e o uso de produtos químicos são reduzidos, tornando-a mais ecológica.
5Instalação e mobilidade flexíveis:Os arrefecedores a rolamento refrigerados a ar têm geralmente um projeto compacto e uma base de rodas para facilitar a instalação e a movimentação.Eles podem ser flexíveis e ajustados conforme necessário e são adequados para uma variedade de locais e aplicações, incluindo a produção industrial, edifícios comerciais e arrefecimento temporário de eventos.
Princípio de funcionamento:
O princípio de funcionamento do arrefecedor por rolamento refrigerado a ar pode ser dividido em duas partes principais: ciclo de refrigeração e ciclo de dissipação de calor.
Parte do ciclo de refrigeração:
1Compressão:O núcleo do ciclo de refrigeração é o compressor de rolagem.e depois aumenta a sua pressão e temperatura através da rotação e compressão.
2Condensação:O gás refrigerante comprimido de alta temperatura e alta pressão entra no condensador arrefecido a ar. No condensador, um ventilador de arrefecimento sopra ar exterior sobre as barbatanas do condensador,causando a dissipação do calor e resfriamento do gás refrigeranteQuando o gás refrigerante é resfriado, transforma-se num líquido de alta pressão.
3Expansão:O refrigerante líquido de alta pressão entra no evaporador através da válvula de expansão (dispositivo de aceleração).fazendo com que se expanda rapidamente, reduzindo assim a temperatura e a pressão.
Parte do ciclo de dissipação de calor:
1Evaporação:O refrigerante expandido a baixa temperatura e baixa pressão entra no evaporador. Um tubo com nadadeira ou radiador é instalado dentro do evaporador.absorve calor e resfriam água ou ar.
2- Fornecimento de água fria:A água resfriada no evaporador é enviada para o equipamento ou sistema que precisa ser resfriado para absorver o calor e reduzir a temperatura.
3Ciclo de arrefecimento:A água fria é transportada de volta para o equipamento ou sistema para ser arrefecida através da bomba de circulação e circula para arrefecimento, formando um ciclo de circuito fechado.
Durante todo o processo, o refrigerante completa o ciclo de compressão, condensação, expansão e evaporação sob a ação do compressor, absorvendo e liberando calor,obtendo assim o efeito de refrigeração da água friaO condensador refrigerado a ar elimina o calor através de um ventilador para garantir que o refrigerante possa continuar a arrefecer e a circular durante o ciclo.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de desvio |
| 2 Condensador | 6 Válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 Válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água |
16 Válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Capacidade de arrefecimento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bomba de circulação | Potência | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeça | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Fluxo | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidade de água | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diâmetro | polegada | 1/2" | 3/4" | 1 " | 1 1/2" | 1 1/2" | ||||
| Condensador | Tipo | Eficientes conjuntos de latão de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitário | Quilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Eficientes conjuntos de latão de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Indústria de aplicações:
Os pequenos refrigeradores refrigerados a ar são adequados para muitas indústrias e aplicações diferentes, incluindo, entre outros:
1Indústria electrónica:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para produtos de alta tecnologia, como semicondutores, ópticas e componentes eletrônicos, para garantir o funcionamento normal do equipamento.
2Indústria farmacêutica:Os pequenos refrigeradores a ar podem proporcionar um efeito de arrefecimento estável para o elo no processo de produção farmacêutica que requer controle de temperatura, garantindo a qualidade e a segurança dos produtos farmacêuticos..
3Indústria alimentar:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura durante o processamento, armazenamento e transporte de alimentos, a fim de garantir a qualidade e a segurança dos alimentos.
4Indústria do plástico:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos com temperatura controlada no moldagem por injecção de plásticos, moldagem por sopro, moldagem por extrusão, etc.,para garantir a qualidade do produto e a eficiência da produção.
5Indústria química:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura no processo de produção química para garantir a qualidade e a segurança dos produtos químicos.
Em geral, os pequenos refrigeradores refrigerados a ar são adequados para várias ocasiões que exigem refrigeração e fornecem soluções de refrigeração eficientes, estáveis e fiáveis para diferentes indústrias.
Fabricação de automóveis Engenharia química Indústria electrónica Indústria de galvanização
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores são embalados e enviados em caixas de madeira de compensado padrão. Todos os componentes são segurados e protegidos com uma película, e a unidade é então colocada em uma palete para facilitar o transporte.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Precauções para o uso de um refrigerador?
Ao utilizar um refrigerador de água, é necessário prestar atenção aos seguintes aspectos:
1Operação segura:Conhecer e seguir o manual de funcionamento e os procedimentos de funcionamento seguros do refrigerador.Assegurar que os operadores dispõem da formação e das competências necessárias e compreendem os princípios de funcionamento e as precauções de segurança do equipamento.
2. Segurança elétrica:Garantir que as ligações eléctricas do refrigerador cumprem as normas e requisitos eléctricos.Evite sobrecarregar as tomadas elétricas e certifique-se de que as linhas elétricas são confiáveis e verificadas regularmente.
3Gestão da qualidade da água:Se o arrefecedor utilizar um sistema de arrefecimento por água, prestar atenção à gestão e manutenção da qualidade da água.Verifique regularmente a qualidade da água e limpe ou substitua os filtros do seu sistema de refrigeração de água para evitar o acúmulo de escamas e sujeira.
4- Controle de temperatura:Configurar e monitorizar os parâmetros de controlo de temperatura do refrigerador conforme necessário..
5- Manutenção:Realizar manutenção regular do refrigerador, incluindo a limpeza do condensador, a verificação da precisão do sensor de pressão e do sensor de temperatura e a lubrificação das partes móveis.Seguir as orientações e o calendário de manutenção fornecidos pelo fabricante.
6- Solução de problemas:Se o refrigerador falhar ou for anormal, verifique primeiro se a fonte de alimentação e as ligações eléctricas estão normais.deve contactar pessoal de manutenção profissional para solução de problemas e reparação, e evite reparar ou operar sozinho.
7Requisitos ambientais:Ao instalar o arrefecedor, certifique-se de que o ambiente circundante está bem ventilado e evite bloquear o ventilador de arrefecimento ou a entrada e saída de ar.Evite utilizar o refrigerador num ambiente com gases nocivos ou substâncias corrosivas.
8. Alterações de temperatura:A temperatura pode mudar quando o refrigerador é ligado ou desligado. Antes de ligar, verifique se o sistema está na temperatura adequada.mas em vez disso reduzir gradualmente a carga e permitir que o sistema para arrefecer por um período de tempo.
9. Limpeza e protecção:Limpe regularmente o invólucro e as partes internas do refrigerador para garantir que o radiador e o ventilador não contenham poeira e bloqueios.Utilize medidas de protecção adequadas para proteger o refrigerador de condições ambientais adversas.
10Reciclagem e eliminação:Eliminar adequadamente os resíduos de refrigerante e outros resíduos relacionados com o frigorífico, em conformidade com as normas e regulamentos ambientais locais.
Estas precauções de utilização podem ajudar a garantir o funcionamento e o desempenho seguros do seu arrefecedor, prolongando a vida útil do equipamento.É importante seguir as instruções e recomendações de utilização fornecidas pelo fabricante e realizar uma operação e manutenção adequadas com base nas condições reais..
