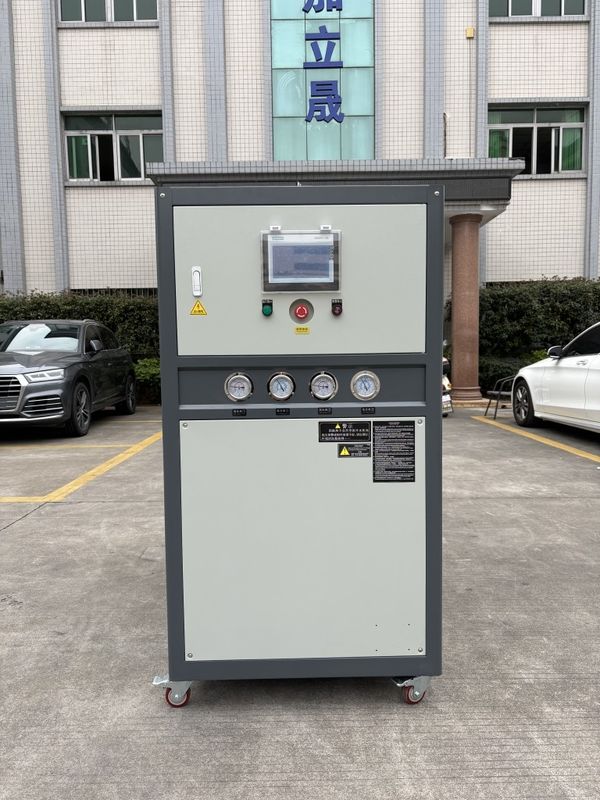

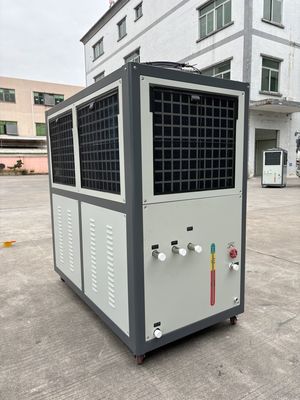

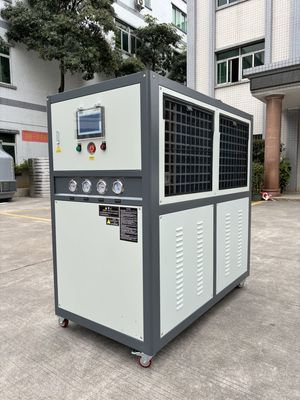

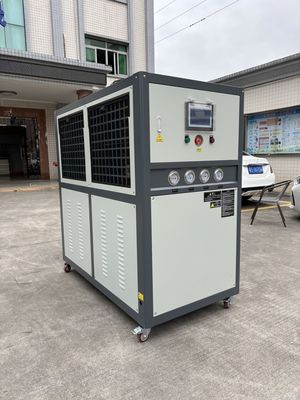

JLSF-12HP Chiller de água arrefecida a ar 10ton 10TR Capacidade de arrefecimento Máquinas de embalagem extrusora
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-12HP/10Ton/10TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 300 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | Refrigerador de água de refrigeração do ar | Sistema de controlo: | SiemensPLC/ ecrã táctil de 7 polegadas |
|---|---|---|---|
| temperatura da água da tomada: | 5-35℃ | Tipo de compressor: | Rolo/Semi-hermético/Hermético |
| Evaporador: | Bobina do tanque de água/permutador de calor de Shell e do tubo/placa | Condensador: | Tubos com nadadeiras |
| Fãs do condensador: | Axial/centrifugador | Nível de ruído: | ≤65dB (A) |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | Sistema de protecção: | Alto - baixa pressão, volume de água, sobrecarga, etc. |
| Bomba: | Centrífugo/vertical | Taxa de fluxo de água: | ³ /h de 5-6m |
| Garantia: | 12 meses | ||
| Destacar: | Frigorífico de água arrefecido a ar de 10 toneladas de capacidade,Máquinas de embalagem Frigorífico de água arrefecido a ar |
||
Descrição de produto
Descrição do produto:
O arrefecedor a ar é um tipo de equipamento de arrefecimento, também conhecido como arrefecedor.que é diferente da forma como os refrigeradores refrigerados a água funcionam, que utiliza um condensador de água para descarregar calor.
Em comparação com o refrigerador refrigerado a água tradicional, a diferença entre o refrigerador refrigerado a ar e o refrigerador refrigerado a água tradicional é que utiliza um refrigerador de ar como condensador,e o ventilador sopra o ar necessário para a dissipação de calor de um lado da máquina e expulsá-lo do outro ladoConsequentemente, o refrigerador arrefecido a ar não precisa de uma fonte externa de água de arrefecimento, é independente e é muito conveniente de instalar e mover.
Características de produção:
O frigorífico refrigerado a ar é um equipamento de refrigeração comum, cujas principais características são as seguintes:
1Independência:O arrefecedor a ar não precisa de ser ligado a uma fonte externa de água de arrefecimento através de tubulações ou bombas de água.
2.Alta eficiência e poupança de energia:O refrigerador refrigerado a ar adota compressores e trocadores de calor de alta eficiência, que podem atingir os requisitos de temperatura definidos num curto período de tempo,e pode também reduzir o consumo de energia e ter melhores efeitos de economia de energia.
3- Manutenção fácil:O frigorífico refrigerado a ar é de estrutura simples, fácil de manter, fácil de limpar e reparar.
4- Baixo ruído:O refrigerador refrigerado a ar tem baixo ruído de funcionamento e não interferirá com o ambiente circundante e com o pessoal.
5.Comando automático:O refrigerador refrigerado a ar adota um sistema de controlo avançado, que pode ajustar automaticamente a temperatura e a umidade para assegurar um efeito de arrefecimento estável e fiável.
6.Flexibilidade:O refrigerador refrigerado a ar pode ser utilizado isoladamente ou em conjunto com outros equipamentos para satisfazer diferentes necessidades.
Em geral, o refrigerador refrigerado a ar apresenta as características de independência, alta eficiência e poupança de energia, fácil manutenção, baixo ruído, controlo automático e flexibilidade,e é um equipamento ideal amplamente utilizado em várias necessidades de refrigeração.
Princípio de funcionamento:
Os principais componentes de um refrigerador refrigerado a ar incluem um compressor, um condensador de ar, uma válvula de expansão e um evaporador.
1O compressor absorve gases refrigerantes de baixa pressão e baixa temperatura e comprime-os em gases de alta pressão e alta temperatura.
2Este gás refrigerante de alta temperatura e alta pressão entra no condensador de ar, troca calor com o ar ambiente e descarrega calor para o ambiente.enquanto o refrigerante se condensa de estado gasoso para estado líquido.
3O líquido refrigerante de alta pressão passa pela válvula de expansão, a pressão cai subitamente e transforma-se num líquido refrigerante de baixa pressão e baixa temperatura.
4O líquido refrigerante de baixa temperatura e baixa pressão entra no evaporador, absorve o calor interior, evapora para um estado gasoso por si só.e a temperatura interior cai para alcançar o propósito de refrigeração.
5O gás refrigerante é novamente sugado para o compressor para completar um ciclo.
As vantagens dos refrigeradores refrigerados a ar incluem a sua instalação simples, a ausência de torre de arrefecimento e de bombas de água de arrefecimento e os baixos custos de manutenção.A sua eficiência é inferior à dos refrigeradores a água, especialmente a altas temperaturas ambientais, e a sua eficiência será ainda mais reduzida.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de bypass |
| 2 Condensador | 6 válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água |
16 válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Capacidade de arrefecimento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bomba de circulação | Potência | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeça | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Fluxo | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidade de água | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diâmetro | polegada | 1/2" | 3/4" | 1 " | 1 1/2" | 1 1/2" | ||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitário | Quilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Indústria de aplicações:
Os pequenos refrigeradores refrigerados a ar são adequados para muitas indústrias e aplicações diferentes, incluindo, entre outros:
1Indústria electrónica:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para produtos de alta tecnologia, como semicondutores, ópticas e componentes eletrônicos, para garantir o funcionamento normal do equipamento.
2Indústria farmacêutica:Os pequenos refrigeradores a ar podem proporcionar um efeito de arrefecimento estável para o elo no processo de produção farmacêutica que requer controle de temperatura, garantindo a qualidade e segurança dos produtos farmacêuticos..
3Indústria alimentar:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura durante o processamento, armazenamento e transporte de alimentos, a fim de garantir a qualidade e a segurança dos alimentos.
4Indústria do plástico:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos com temperatura controlada no moldagem por injecção de plástico, moldagem por sopro, moldagem por extrusão, etc.,assegurar a qualidade do produto e a eficiência da produção.
5Indústria química:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura no processo de produção química para assegurar a qualidade e a segurança dos produtos químicos.
Em geral, os pequenos refrigeradores refrigerados a ar são adequados para várias ocasiões que exigem refrigeração e fornecem soluções de refrigeração eficientes, estáveis e fiáveis para diferentes indústrias.
Fabricação de automóveis Engenharia química Indústria electrónica Indústria de galvanização
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração por ar incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Aplicação do Chiller no Extruder:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
Durante o processo de trabalho da extrusora, materiais como plásticos ou borracha são extrudidos em produtos de formas específicas, como tubos, cabos, filmes, etc., através de aquecimento e pressão.Neste processo, a extrusora deve realizar um controlo constante da temperatura dos elementos de aquecimento (como barris de aquecimento) para manter a temperatura de extrusão necessária.
O refrigerador de água reduz a temperatura do extrusor através da circulação de água de arrefecimento.Ele passa a água de resfriamento através do sistema de resfriamento e, em seguida, conecta a água de resfriamento para os elementos de aquecimento na extrusora através de tubos ou circuitos de resfriamentoA água de arrefecimento absorve o calor liberado pelos elementos de aquecimento e o retira, mantendo assim uma temperatura estável durante o processo de extrusão.
A aplicação de refrigeradores de água pode trazer os seguintes benefícios:
1. Controle de temperatura:O refrigerador de água pode proporcionar um efeito de arrefecimento preciso para garantir que a temperatura dos elementos de aquecimento na extrusora permanece dentro da faixa necessária,evitar o impacto do superaquecimento ou do superafriamento no processo de extrusão e na qualidade do produto.
2Estabilidade:Ao arrefecer a extrusora, o refrigerador de água pode ajudar a manter a estabilidade do processo de extrusão e reduzir o impacto das flutuações de temperatura no tamanho, aparência e desempenho do produto.
3. Melhorar a eficiência da produção:O arrefecedor pode arrefecer rapidamente o elemento de aquecimento, reduzir o tempo da extrusora durante o arranque e desligamento e melhorar a eficiência e a produção.
4. Prolongar a vida útil do equipamento:Ao controlar a temperatura da extrusora, o refrigerador pode reduzir os danos ao equipamento causados pelo estresse térmico e prolongar a vida útil e a confiabilidade do equipamento.
Em suma, a aplicação do refrigerador na extrusora pode proporcionar um controlo preciso da temperatura, garantir a estabilidade do processo de extrusão e a qualidade do produto,e melhorar a eficiência da produção e a vida útil dos equipamentos.
