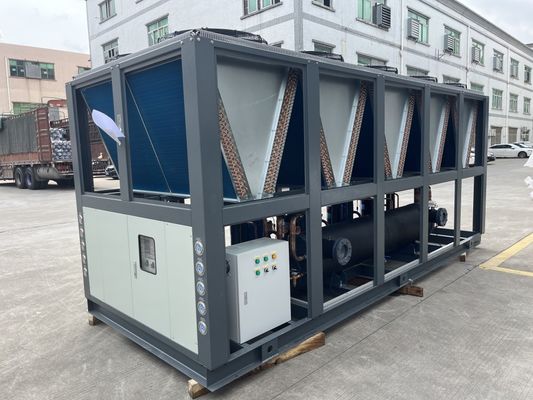

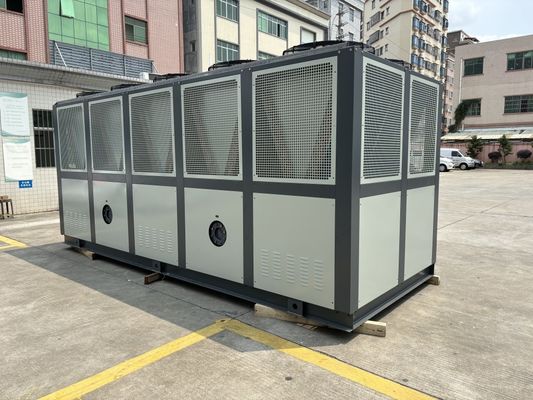

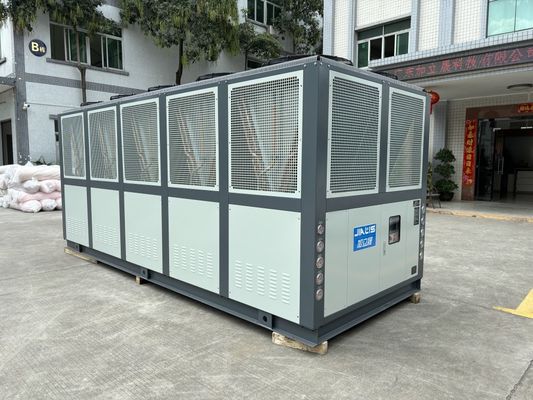

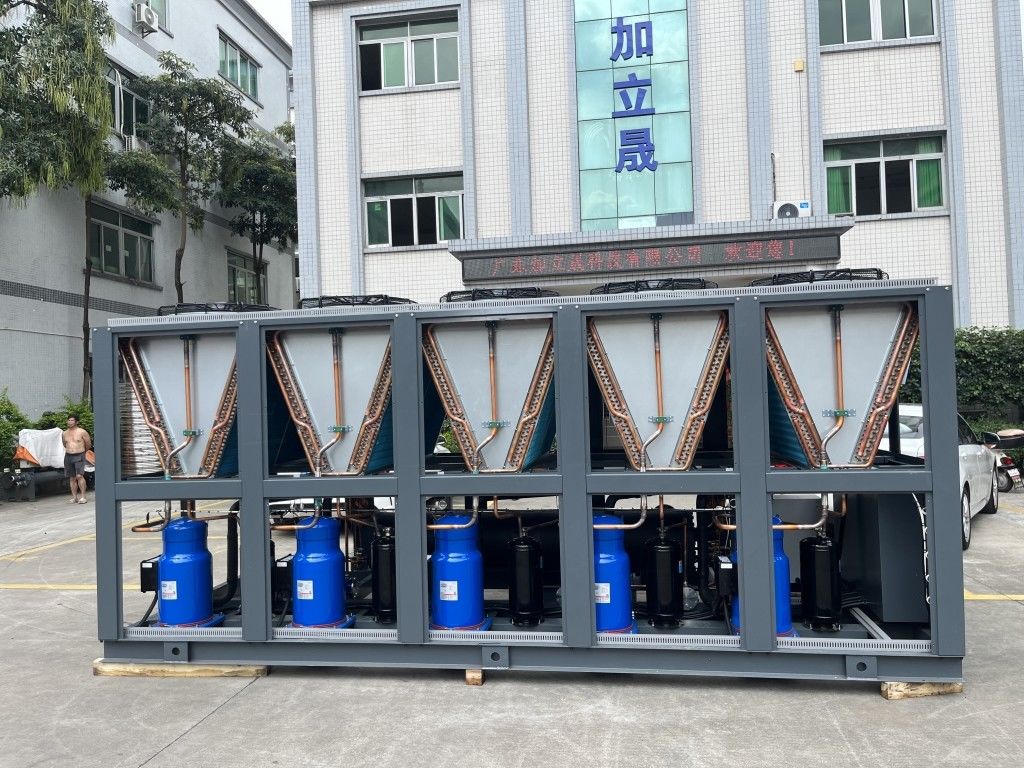

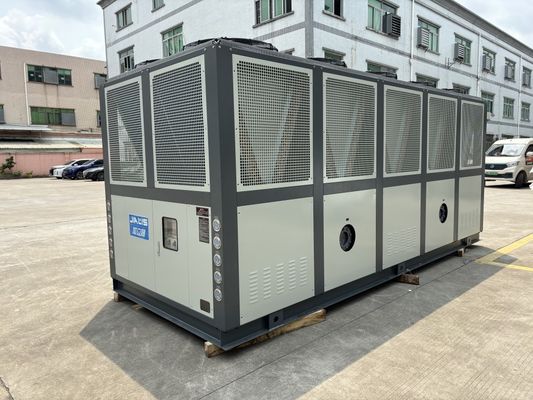

JLSF-125HP Grande arrefecedor de rolagem arrefecido a ar Ar condicionado Refrigerador de temperatura constante
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-125HP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | caixa de madeira compensada |
| Tempo de entrega: | 20 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 50 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | Refrigerador de água de refrigeração do ar | Sistema de controlo: | Siemens PLC/ ecrã táctil de 7 polegadas |
|---|---|---|---|
| temperatura da água da tomada: | 5-50℃ | Tipo de compressor: | Dinamarca Compressor de rolos Danfoss |
| Evaporador: | Shell e tubo | Condensador: | Finned |
| Fãs do condensador: | Axial/centrifugador | Nível de ruído: | ≤65dB (A) |
| Voltagem: | 380V-415V/440V-460V | Frequência: | 50 Hz/60 Hz |
| Refrigerante: | R410A | Sistema de protecção: | Alto - baixa pressão, volume de água, sobrecarga, etc. |
| Garantia: | 12 meses | ||
| Destacar: | Refrigerador de rolagem refrigerado a ar a temperatura constante,Grande arrefecedor de rolos refrigerado a ar,Refrigerador de rolagem de temperatura constante |
||
Descrição de produto
Descrição do produto:
O refrigerador do tipo de aquecimento e arrefecimento de ar condicionado é um tipo especial de refrigerador,que é amplamente utilizado em sistemas de ar condicionado para fornecer água fria e água quente para satisfazer as necessidades de arrefecimento e aquecimento dos sistemas de ar condicionado.
Este tipo de refrigerador tem duas funções, que podem fornecer água fria para as necessidades de arrefecimento dos sistemas de ar condicionado e água quente para as necessidades de aquecimento dos sistemas de ar condicionado.Normalmente consiste numa unidade, incluindo os principais componentes, tais como compressor, condensador, evaporador e sistema de controlo.
No modo de arrefecimento, o compressor do refrigerador do tipo de arrefecimento e aquecimento do ar condicionado comprime o refrigerante e dissipa o calor através do condensador,e descarrega o calor do sistemaEm seguida, o agente condensante no condensador é resfriado pela válvula de expansão e entra no evaporador, onde absorve o calor do ar ou da água para produzir água fria.A água fria é transportada para o sistema de ar condicionado através de tubos para resfriamento e redução da temperatura interna.
No modo de aquecimento, o arrefecedor do tipo de aquecimento e arrefecimento do tipo de ar condicionado pode absorver a energia térmica do ambiente externo e aquecê-la por circulação inversa.O compressor comprime o fluido de trabalho e libera calor através do condensadorEm seguida, o fluido de trabalho é despressurizado pela válvula de expansão e entra no evaporador, absorvendo o calor do ambiente externo e aquecendo-o.A água aquecida é transportada para o sistema de ar condicionado através de tubulações para aquecimento e aumento da temperatura interior.
A aplicação de sistemas de arrefecimento e aquecimento de água com ar condicionado pode permitir a operação do sistema de ar condicionado durante todo o ano.no modo de arrefecimento no verão ou no modo de aquecimento no inverno, pode satisfazer as necessidades de um ar condicionado confortável. Tem as vantagens de poupança de energia, flexibilidade e adaptabilidade ambiental e é adequado para vários edifícios e locais,como edifícios de escritórios, centros comerciais, hotéis e hospitais.
Em resumo, o arrefecedor de água de arrefecimento e aquecimento de ar condicionado é um arrefecedor de água que pode fornecer água fria e água quente para satisfazer as necessidades de arrefecimento e aquecimento do sistema de ar condicionado.Tem funções duplas e é adequado para vários edifícios e locais.
Características do produto:
O arrefecedor por rolagem com arrefecimento a ar é um arrefecedor que utiliza a tecnologia de condensação e compressor por rolagem com arrefecimento a ar.
1. Alta eficiência e poupança de energia:O arrefecedor de rolamento refrigerado a ar utiliza um compressor de rolamento eficiente para proporcionar uma elevada relação de eficiência energética e alcançar uma operação de poupança de energia.Eles normalmente têm menor consumo de energia e melhor resfriamento, reduzindo o consumo de energia e os custos operacionais.
2- Design compacto:Este tipo de frigorífico tem geralmente uma estrutura compacta e ocupa um espaço relativamente pequeno, tornando-o adequado para locais com espaço de instalação limitado.A sua compacidade torna-os mais flexíveis e convenientes em aplicações comerciais e industriais.
3- Refrigeração rápida:O condensador resfriado a ar pode dissipar rapidamente o calor através de ventiladores e dissipadores de calor, proporcionando um efeito de resfriamento rápido e eficaz.Isso faz com que o refrigerador de rolagem resfriado a ar funcione bem em cenários em que o resfriamento rápido é necessário, como em ambientes de alta temperatura ou aplicações que exigem um arrefecimento rápido.
4Instalação simplificada:Os arrefecedores por rolagem arrefecidos a ar são relativamente fáceis de instalar, uma vez que não requerem ligação a uma fonte de água ou torre de arrefecimento externa.Isto reduz a complexidade do layout de tubulação e configuração do sistema de água durante a instalação, poupando tempo e custos de mão de obra.
5- Controle automático:Muitos arrefecedores a rolamento refrigerados a ar estão equipados com sistemas de controlo automatizados avançados, que podem obter um controlo preciso da temperatura e uma operação inteligente.Estes sistemas de controlo têm normalmente funções de monitorização e regulação para assegurar o funcionamento estável e o desempenho óptimo do equipamento.
6Ampla adaptabilidade:Os arrefecedores a rolamento refrigerados a ar são adequados para vários cenários de aplicação de refrigeração e ar condicionado, incluindo edifícios comerciais, escritórios, hotéis, instalações médicas, instalações industriais,etc.Podem satisfazer necessidades de refrigeração de diferentes tamanhos e necessidades, e têm boa adaptabilidade e flexibilidade.
Princípio de funcionamento:
No que diz respeito ao princípio específico de funcionamento dos refrigeradores de tipo de aquecimento e arrefecimento de ar condicionado, é necessário considerar como funcionam nos modos de arrefecimento e aquecimento.O princípio geral de funcionamento dos refrigeradores do tipo de aquecimento e arrefecimento de ar condicionado é o seguinte::
Princípio de funcionamento no modo de arrefecimento:
1Função do compressor:O compressor é o componente central do refrigerador, absorve o refrigerante (geralmente o refrigerante R410A, etc.) e depois o comprime em gás de alta pressão e alta temperatura.
2. Dissipação de calor do condensador:O refrigerante de alta pressão e alta temperatura passa pelo condensador e troca calor com o ar ou água no ambiente externo.o refrigerante esfria e condensa num líquido de alta pressão.
3. Controle da válvula de expansão:O líquido de alta pressão passa pela válvula de expansão, e a pressão cai rapidamente, entrando em um estado de baixa pressão.Esta queda súbita de pressão faz com que a temperatura do refrigerante caia drasticamente.
4Absorção de calor do evaporador:O refrigerante de baixa pressão entra no evaporador (condensador evaporativo) e troca calor com o ar ou a água.o refrigerante absorve calor e evapora em vapor de baixa pressão.
5- Fornecimento de água fria:O vapor de baixa pressão passa ainda através do separador para separar o refrigerante líquido restante, e o vapor é sugado para o ciclo do compressor para realizar o processo de refrigeração novamente.Ao mesmo tempo, através da troca de calor no evaporador, o ciclo de água de arrefecimento é transportado para o sistema de ar condicionado através da tubulação para fornecer água fria.
Princípio de funcionamento no modo de aquecimento:
No modo de aquecimento, o refrigerador do tipo frio e quente do ar condicionado realiza a função de aquecimento através da circulação reversa.
1Função do compressor:Tal como no modo de arrefecimento, o compressor suga o fluido de trabalho (geralmente refrigerante) e o comprime em gás de alta pressão e alta temperatura.
2. Dissipação de calor do condensador:O refrigerante de alta pressão e alta temperatura troca calor com o ambiente externo através do condensador e libera calor para o ambiente externo.
3. Controle da válvula de expansão:O líquido de alta pressão passa pela válvula de expansão, a pressão é reduzida e entra em um estado de baixa pressão, fazendo com que a temperatura do refrigerante caia.
4Absorção de calor do evaporador:O refrigerante de baixa pressão entra no evaporador, absorve calor durante o processo de evaporação e absorve calor do ambiente externo.
5. Abastecimento de água quente:O vapor de baixa pressão é separado em refrigerante líquido através de um separador, e o vapor é sugado para o compressor para circulação.A energia térmica é transferida para o sistema de circulação de água para fornecer água quente para aquecimento..
Os resfriadores do tipo de aquecimento e arrefecimento de ar condicionado realizam o fornecimento de água fria e água quente através do processo de circulação nos modos de arrefecimento e aquecimento.Esta dupla função permite-lhe adaptar-se às necessidades de ar condicionado em diferentes estações e condições ambientais.
| 1 Compressor | 5 Evaporador | 9 Sensor de temperatura | 13 válvula de desvio |
| 2 Condensador | 6 Válvula de esfera | 10 Tanque de água | 14 Controlador de baixa tensão |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de pressão da bomba de água | 15 Controlador de alta tensão |
| 4 válvula de expansão | 8 Interruptor de flutuação | 12 Bomba de água |
16 válvula de alívio de pressão |
Parâmetros técnicos:
| Modelo | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Capacidade de arrefecimento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bomba de circulação | Potência | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeça | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Fluxo | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidade de água | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diâmetro | polegada | 1/2" | 3/4" | 1 " | 1 1/2" | 1 1/2" | ||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitário | Quilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Capacidade de arrefecimento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervalo de temperatura | 5°C-35°C ((Pode ser personalizado abaixo de 0°C) | |||||||||
| Fornecimento de energia | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potência total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressor | Tipo | Tipo de rolamento hermético ou pistão | ||||||||
| Potência | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bomba de circulação | Potência | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeça | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Refrigerante | Tipo | R22/R407c/R134a/R410a | ||||||||
| Método de controlo | Válvula de expansão de equalização de pressão externa de detecção de temperatura | |||||||||
| volume de enchimento | Quilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Fluxo | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidade de água | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diâmetro | polegada | 1.5" | 2 " | 2.5" | 3 cm | |||||
| Condensador | Tipo | Conjunto de latão eficiente de barbatanas de alumínio ondulado | ||||||||
| Ventilador | Tipo | Fluxo axial | ||||||||
| volume do ar | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protecção | Interruptor de alta e baixa pressão, proteção antifrio, conector/válvula de segurança fusível, dispositivo de proteção contra sobrecarga, protetor de sobreaquecimento da bobina, interruptor automático de proteção da temperatura, etc. | |||||||||
| Tamanho da máquina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitário | Quilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Indústria de aplicações:
Os pequenos refrigeradores refrigerados a ar são adequados para muitas indústrias e aplicações diferentes, incluindo, entre outros:
1Indústria electrónica:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para produtos de alta tecnologia, como semicondutores, ópticas e componentes eletrônicos, para garantir o funcionamento normal do equipamento.
2Indústria farmacêutica:Os pequenos refrigeradores a ar podem proporcionar um efeito de arrefecimento estável para o elo no processo de produção farmacêutica que requer controle de temperatura, garantindo a qualidade e segurança dos produtos farmacêuticos..
3Indústria alimentar:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura durante o processamento, armazenamento e transporte de alimentos, a fim de garantir a qualidade e a segurança dos alimentos.
4Indústria do plástico:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos com temperatura controlada no moldagem por injecção de plástico, moldagem por sopro, moldagem por extrusão, etc.,assegurar a qualidade do produto e a eficiência da produção.
5Indústria química:Os pequenos refrigeradores refrigerados a ar podem fornecer refrigeração para os elos que necessitam de controlo de temperatura no processo de produção química para garantir a qualidade e a segurança dos produtos químicos.
Em geral, os pequenos refrigeradores refrigerados a ar são adequados para várias ocasiões que exigem refrigeração e fornecem soluções de refrigeração eficientes, estáveis e fiáveis para diferentes indústrias.
Fabricação de automóveis Engenharia Química Indústria Eletrónica Indústria Eletroplatação Indústria
Indústria de moldagem por injecção Indústria farmacêutica Indústria de embalagens de plástico Indústria de impressão
Upport e Serviços:
O suporte técnico e o serviço de refrigeração incluem:
1. Suporte ao cliente 24 horas por dia
2Instalação e manutenção do comando remoto
3Diagnóstico e solução de problemas remotos
4- Consultoria e orientação por telefone/e-mail
5. Documentação e manuais fáceis de usar
6. Atualizações e Upgrades de Software
7Preço de custo das peças sobressalentes e dos consumíveis
Embalagem e transporte:
Os refrigeradores são embalados e enviados em caixas de madeira de compensado padrão. Todos os componentes são segurados e protegidos com uma película, e a unidade é então colocada em uma palete para facilitar o transporte.E aplique o rótulo de informação da marca de envio na caixa de madeira para garantir a entrega correta.
Como é que o evaporador de um arrefecedor de rolos arrefecido a ar absorve calor em contacto com água ou ar?
O processo do evaporador de um arrefecedor por rolamento refrigerado a ar que absorve calor em contacto com água ou ar pode ser realizado das seguintes duas maneiras:
1Método de arrefecimento por água:
No resfriamento por água, o interior do evaporador geralmente contém um conjunto de tubos ou tubos com nadadeiras que absorvem o calor por meio da circulação de água fria.A água é transportada do sistema de água fria para os tubos do evaporador através de uma bomba de circulaçãoO refrigerante flui para dentro do evaporador através das superfícies exteriores destes tubos, enquanto a água fria flui através do interior dos tubos.Devido à baixa temperatura e baixa pressão do refrigerante, absorverá o calor da superfície exterior do tubo de água fria, reduzirá a temperatura da água fria e levará o calor.enquanto o refrigerante continua o ciclo de evaporação e absorção de calor.
2Método de arrefecimento por ar:
No modo de resfriamento por ar, a superfície do tubo dentro do evaporador é exposta ao ar exterior.Por contacto com o ar exteriorO refrigerante absorve o calor da superfície do tubo, fazendo com que a superfície do tubo arrefeça e leve o calor para longe.
Seja refrigeração por água ou refrigeração por ar, o evaporador aproveita a capacidade do refrigerante de absorver calor durante o processo de evaporação.absorve o calor da água ou do ar para obter um efeito de arrefecimentoO método específico utilizado depende das necessidades da aplicação e dos requisitos do projecto.
