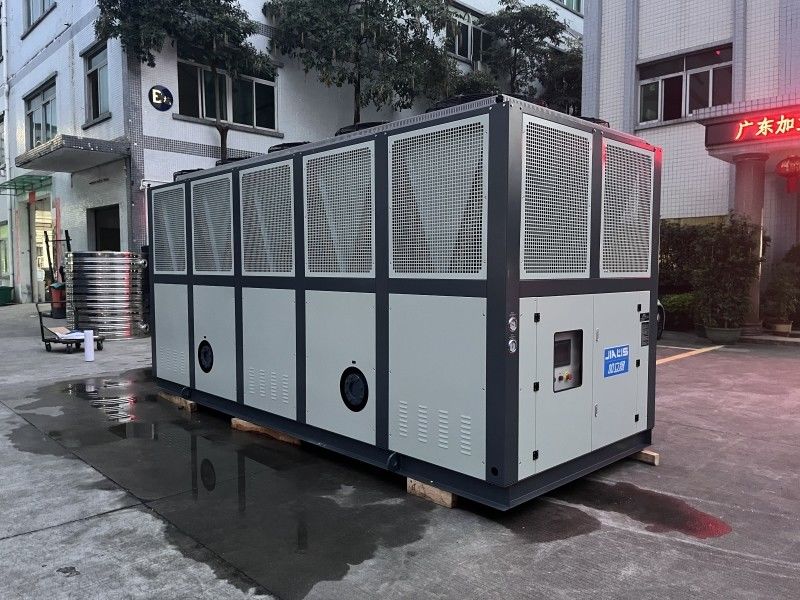

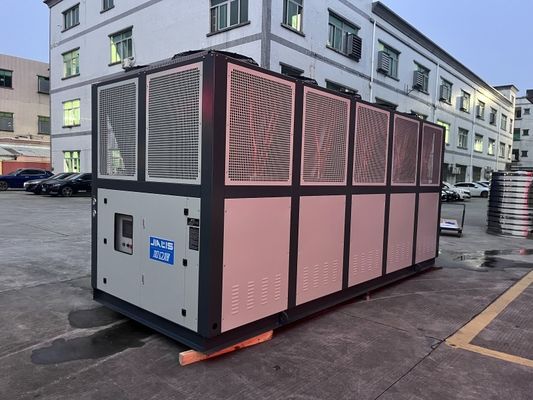

JLSF-120 Frigorífico a parafuso refrigerado a ar PET / Preforma / Sopro de garrafas / Sistema de água de resfriamento de máquina de bolhas
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | JIALIS |
| Certificação: | CE/ISO9001 |
| Número do modelo: | JLSF-120A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Discuss |
| Detalhes da embalagem: | Embalagens de película de bolhas |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 40 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | Frigorífico a parafuso refrigerado a ar | Sistema de controlo: | Siemens PLC |
|---|---|---|---|
| Controlador: | Microprocessador/Siemens/MCGS | Modo de inicialização: | Y-△/Início Suave |
| Tipo de compressor: | Compressor de parafuso único | Evaporador: | Shell e tubo |
| Condensador: | Tubos com nadadeiras | Proteção: | Alta/baixa pressão, inversão de fase, sobrecarga, anticongelante, superaquecimento |
| Nível de ruído: | ≤75dB (A) | Voltagem: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| Refrigerante: | R22/R407C/R134A | Garantia: | 1 ano |
| Destacar: | Refrigerador de refrigeração ar do parafuso do PLC,Chiller de parafuso refrigerado a ar da Siemens,R134A Refrigerador a parafuso arrefecido a ar |
||
Descrição de produto
Descrição do produto:
Chiller de parafuso resfriado a ar é um tipo de equipamento de refrigeração industrial e ar condicionado comercial, composto principalmente de evaporador, compressor, condensador e válvula de expansão e outros componentes. Ele usa um compressor de parafuso para comprimir o refrigerante de baixa temperatura e baixa pressão em um gás de alta temperatura e alta pressão, então libera calor para o exterior através do condensador e, finalmente, reduz a temperatura e a pressão do refrigerante através da válvula de expansão para retornar ao evaporador para reciclagem.
Durante a operação, o chiller de parafuso resfriado a ar absorve o calor do ar externo, resfria a água de resfriamento e a circula para o ambiente, de modo a reduzir a temperatura interna. Sua eficiência de resfriamento é muito afetada por fatores como temperatura externa e umidade, portanto, seu efeito pode ser limitado em ambientes de alta temperatura e alta umidade.
Comparados com chillers resfriados a água, os chillers de parafuso resfriados a ar não exigem um sistema de água de resfriamento adicional, então são mais simples e mais econômicos. No entanto, como usam ar externo para resfriamento, podem ser problemáticos em áreas com alta poluição do ar ou onde a qualidade do ar interno precisa ser mantida.
Características de produção:
Chillers de parafuso resfriados a ar são equipamentos de resfriamento que usam compressores de parafuso e condensadores resfriados a ar. Aqui estão algumas descrições de chillers de parafuso resfriados a ar:
1. Alta eficiência:Chillers de parafuso resfriados a ar usam tecnologia de compressor de parafuso e são caracterizados por alta eficiência. O compressor de parafuso pode fornecer capacidade de resfriamento estável ao trabalhar, e tem alta eficiência de resfriamento e taxa de consumo de energia.
2. Resfriamento natural:Este tipo de chiller é equipado com um condensador resfriado a ar, que atinge o resfriamento natural por meio de uma combinação de ventiladores de resfriamento e dissipadores de calor. Ele não requer uma fonte adicional de água de resfriamento, reduzindo a complexidade do sistema de resfriamento e a dependência de recursos hídricos.
3. Instalação simplificada:Como não há necessidade de conectar a uma fonte externa de água, a instalação de chillers de parafuso resfriados a ar é relativamente simplificada. Não há necessidade de instalar equipamentos como tubulações de água de resfriamento e bombas de água, o que reduz a carga de trabalho de instalação e comissionamento.
4. Forte adaptabilidade:Chillers de parafuso resfriados a ar são adequados para uso sob várias condições ambientais. Eles podem operar normalmente em ambientes de alta temperatura e não são afetados pela temperatura externa da água e pela qualidade da água.
5. Economia de espaço:Comparados com os chillers tradicionais resfriados a água, os chillers de parafuso resfriados a ar não exigem tanques de água de resfriamento e tubulações de água de resfriamento adicionais, reduzindo o espaço ocupado pelo sistema.
6. Manutenção conveniente:Como não há necessidade de tratar a água de resfriamento, a manutenção de chillers de parafuso resfriados a ar é relativamente simples. Não há necessidade de limpar o sistema de água de resfriamento regularmente, o que reduz os custos de manutenção e a carga de trabalho.
Em geral, os chillers de parafuso resfriados a ar são equipamentos de resfriamento eficientes, com economia de energia e adaptáveis. Eles usam resfriamento natural e não requerem fontes externas de água de resfriamento. Eles são adequados para necessidades de resfriamento em vários campos industriais e têm as vantagens de instalação e manutenção simplificadas.
Princípio de funcionamento:
O princípio de funcionamento do chiller parafuso resfriado a ar é o seguinte:
Processo de compressão:O refrigerante é comprimido em um gás de alta temperatura e alta pressão no compressor de parafuso e então entra no condensador.
Processo de condensação:O gás de alta temperatura e alta pressão é resfriado no condensador para se tornar um líquido de alta pressão e, ao mesmo tempo, libera calor, que é dissipado no ar externo por meio de ventiladores e radiadores.
Processo de expansão:Depois que o líquido de alta pressão é descomprimido pela válvula de expansão, ele se torna um líquido de baixa temperatura e baixa pressão e então entra no evaporador.
Processo de evaporação:O líquido de baixa temperatura e baixa pressão evapora no evaporador, absorve o calor do ambiente, resfria a água de resfriamento do ambiente e a circula pelo ambiente, atingindo assim o objetivo de reduzir a temperatura interna.
Parâmetros técnicos:
| Modelo | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Capacidade de refrigeração | kW/h | 94,8 | 126,4 | 158,0 | 189,6 | 221,2 | 252,8 | 284,4 | 316,0 | 347,6 | |
| Kcal/h | 84.000 | 112.000 | 140.000 | 168.000 | 196.000 | 224.000 | 252.000 | 280.000 | 308.000 | ||
| Faixa de temperatura | 5℃~35℃(Abaixo de 0℃ pode ser personalizado) | ||||||||||
| Fonte de energia | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potência total | KW | 24,8 | 33,7 | 41,5 | 45.2 | 57,4 | 62 | 69 | 72,5 | 83,6 | |
| Corrente de corrida | UM | 41 | 56,5 | 69,6 | 75,9 | 96,5 | 86,7 | 116,2 | 122 | 111,3 | |
| Água gelada | m³/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50,2 | 53,8 | |
| compressor | tipo | Tipo de parafuso semi-hermético | |||||||||
| Método de início | E-△ | ||||||||||
| ajuste de capacidade | 0,25,50,75,100 | ||||||||||
| potência de entrada | KW | 23.3 | 30,7 | 38,5 | 42,2 | 51,4 | 56 | 63 | 66,3 | 73 | |
| Óleo congelado | tipo | HBR-A01 | |||||||||
| volume de enchimento | eu | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| método de controle | Válvula de expansão equalizadora de pressão externa com sensor de temperatura | ||||||||||
| Evaporador | volume de enchimento | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | casco e tubo | ||||||||||
| condensador | Diâmetro | milímetros | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Ventilador de rotor externo de baixo ruído com revestimento de cobre de alta eficiência e aletas de alumínio | ||||||||||
| Volume de ar de resfriamento | m³/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo de proteção | Interruptor de alta e baixa tensão, proteção anticongelante, plugue solúvel, válvula de segurança, dispositivo de proteção contra sobrecarga, protetor contra superaquecimento da bobina, interruptor automático de proteção de temperatura, etc. | ||||||||||
| Dimensões | eu | milímetros | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| C | milímetros | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| E | milímetros | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modelo | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Capacidade de refrigeração | kW/h | 379,2 | 410,8 | 474,0 | 505,6 | 568,8 | 632,0 | 758,4 | 821,6 | 948,0 | |
| Kcal/h | 336.000 | 364.000 | 420.000 | 448.000 | 504.000 | 560.000 | 672.000 | 728.000 | 840.000 | ||
| Faixa de temperatura | 5℃~35℃(Abaixo de 0℃ pode ser personalizado) | ||||||||||
| Fonte de energia | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potência total | KW | 149 | 169 | 195,1 | 204,8 | 240 | 247,5 | 282 | 309,4 | 364,5 | |
| Corrente de corrida | UM | 88,6 | 100,5 | 114,8 | 120,5 | 141,6 | 145,6 | 165,5 | 182 | 214,4 | |
| Água gelada | m³/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressor | tipo | Tipo de parafuso semi-hermético | |||||||||
| Método de início | E-△ | ||||||||||
| ajuste de capacidade | 0,25,50,75,100 | ||||||||||
| potência de entrada | KW | 79,6 | 88,5 | 102,8 | 108,5 | 126,6 | 130,6 | 150,5 | 167 | 199,4 | |
| Óleo congelado | tipo | HBR-A01 | |||||||||
| volume de enchimento | eu | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| método de controle | Válvula de expansão equalizadora de pressão externa com sensor de temperatura | ||||||||||
| Evaporador | volume de enchimento | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | casco e tubo | ||||||||||
| condensador | Diâmetro | milímetros | DN1250 | DN150 | DN200 | ||||||
| tipo | Ventilador de rotor externo de baixo ruído com revestimento de cobre de alta eficiência e aletas de alumínio | ||||||||||
| Volume de ar de resfriamento | m³/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo de proteção | Interruptor de alta e baixa tensão, proteção anticongelante, plugue solúvel, válvula de segurança, dispositivo de proteção contra sobrecarga, protetor contra superaquecimento da bobina, interruptor automático de proteção de temperatura, etc. | ||||||||||
| Dimensões | eu | milímetros | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| C | milímetros | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| E | milímetros | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Indústria de aplicação:
Um chiller é um dispositivo usado para produzir água fria, geralmente consistindo de um compressor, condensador, evaporador e sistema de controle. Sua principal aplicação é nos campos industrial e comercial para fornecer resfriamento para edifícios, equipamentos de processo ou outros sistemas.
A seguir estão algumas aplicações comuns de chillers:
1. Sistema de ar condicionado:Chillers são os principais componentes de sistemas comuns de ar condicionado em grandes edifícios comerciais e instalações industriais. Eles fornecem efeitos de resfriamento ao circular água gelada, que é entregue ao equipamento de ar condicionado do edifício para reduzir as temperaturas internas.
2. Equipamentos de refrigeração:Os resfriadores são amplamente utilizados em equipamentos de refrigeração, como câmaras frigoríficas, freezers, equipamentos de processamento de alimentos, etc. Eles mantêm um ambiente de baixa temperatura dentro do equipamento circulando água gelada ou refrigerante para garantir o armazenamento e processamento seguros de alimentos e outros itens perecíveis.
3. Produção industrial:Em alguns processos de produção industrial que exigem controle da temperatura do processo, os chillers podem fornecer efeitos de resfriamento estáveis. Por exemplo, indústrias como moldagem por injeção de plástico, corte a laser e fabricação eletrônica exigem resfriamento de equipamentos ou produtos para garantir qualidade e eficiência.
4. Instalações médicas:Em hospitais, laboratórios e outras instalações médicas, resfriadores de água são usados para resfriar equipamentos médicos, instrumentos de laboratório e salas de cirurgia. Eles podem fornecer controle preciso de temperatura para garantir a estabilidade do equipamento ou ambiente.
5. Indústria de TI:Grandes data centers e salas de servidores geralmente exigem sistemas de resfriamento eficientes para manter a estabilidade da operação do equipamento. Os resfriadores de água podem reduzir a temperatura dentro da sala circulando água de resfriamento para evitar que o equipamento superaqueça.
6. Metalurgia:Na indústria metalúrgica, resfriadores são frequentemente usados para resfriar ferramentas de corte, máquinas de estampagem e equipamentos de soldagem. Ao transferir água de resfriamento ou refrigerante para as ferramentas de processamento ou peças de trabalho, a geração e remoção de calor podem ser controladas, melhorando assim a eficiência e a qualidade do processamento.
7. Processamento químico:Em alguns processos químicos, é necessário controlar a temperatura da reação e manter um ambiente de processo estável. Chillers podem atingir esse propósito resfriando o reator ou fornecendo refrigerante. Essas aplicações incluem síntese química, produção de polímeros, refino de petróleo, etc.
8. Impressão e Embalagem:Na indústria de impressão e embalagem, chillers são usados para resfriar máquinas de impressão, máquinas de revestimento, equipamentos de secagem e máquinas de embalagem. Ao controlar a temperatura do equipamento, a qualidade dos produtos impressos e a eficiência da produção podem ser melhoradas.
9. Processamento de alimentos e bebidas:Na produção de alimentos e bebidas, os chillers podem ser usados para resfriar equipamentos de processamento de alimentos, resfriar linhas de enlatamento e ajustar a temperatura durante a fermentação. Eles podem garantir a qualidade, o frescor e a segurança dos alimentos e bebidas.
10. Produção Farmacêutica:Na indústria farmacêutica, os chillers são amplamente utilizados para resfriamento e controle de temperatura no processo de produção farmacêutica. Eles podem ser usados para resfriar reatores, equipamentos de liofilização, linhas de embalagem farmacêutica, etc. para garantir a pureza e estabilidade dos medicamentos.
Em suma, os resfriadores de água são amplamente utilizados, desde sistemas de ar condicionado em grandes edifícios até produção industrial e instalações médicas. Eles desempenham um papel importante em várias indústrias, melhorando a eficiência da produção, protegendo equipamentos e garantindo conforto.
Fabricação automotiva Engenharia química Indústria eletrônica Indústria de galvanoplastia
Indústria de Moldagem por Injeção Indústria Farmacêutica Indústria de Embalagens Plásticas Indústria Gráfica
Suporte e Serviços:
O suporte técnico e serviço do chiller resfriado a ar inclui:
1. Suporte ao cliente 24 horas por dia, 7 dias por semana
2. Instalação e manutenção de orientação remota
3. Diagnóstico remoto e solução de problemas
4. Aconselhamento e orientação por telefone/e-mail
5. Documentação e manuais amigáveis ao usuário
6. Atualizações e upgrades de software
7. Preço de custo de peças de reposição e consumíveis
Embalagem e envio:
Os chillers resfriados a ar são embalados e enviados em caixas de madeira compensada padrão. Todos os componentes são fixados e protegidos com um filme, e a unidade é então colocada em um palete para fácil transporte. E afixe a etiqueta de informações da marca de remessa na caixa de madeira para garantir a entrega correta.
Quais são as vantagens dos resfriadores na indústria de plásticos?
1. Controle de temperatura:Chillers podem fornecer temperatura estável da água de resfriamento e garantir precisão de controle de temperatura durante o processamento de plástico. Isso é essencial para garantir qualidade do produto, estabilidade dimensional e aparência.
2. Resfriamento rápido: Chillers podem fornecer capacidade de resfriamento eficiente e podem resfriar e solidificar rapidamente produtos plásticos. Isso ajuda a melhorar a eficiência da produção e encurtar os ciclos de produção.
3. Eficiência energética:Chillers usam tecnologia avançada de refrigeração e têm alta eficiência energética. Eles podem reduzir o consumo de energia e reduzir os custos de produção.
4. Respeito ao meio ambiente:Os chillers geralmente usam refrigerantes ecologicamente corretos e têm menos impacto no meio ambiente. Eles atendem aos requisitos de proteção ambiental e contribuem para o desenvolvimento sustentável da indústria de plásticos.
5. Controle automático: Os chillers modernos são geralmente equipados com sistemas avançados de controle automático que podem monitorar e ajustar a temperatura e o fluxo da água de resfriamento. Isso proporciona maior conveniência de operação e precisão de controle de processo.
Em resumo, os chillers têm uma ampla gama de cenários de aplicação na indústria de plásticos e podem fornecer vantagens como controle de temperatura, resfriamento rápido, eficiência energética e respeito ao meio ambiente. Eles desempenham um papel importante em garantir a qualidade do produto, melhorar a eficiência da produção e reduzir os custos de produção.
